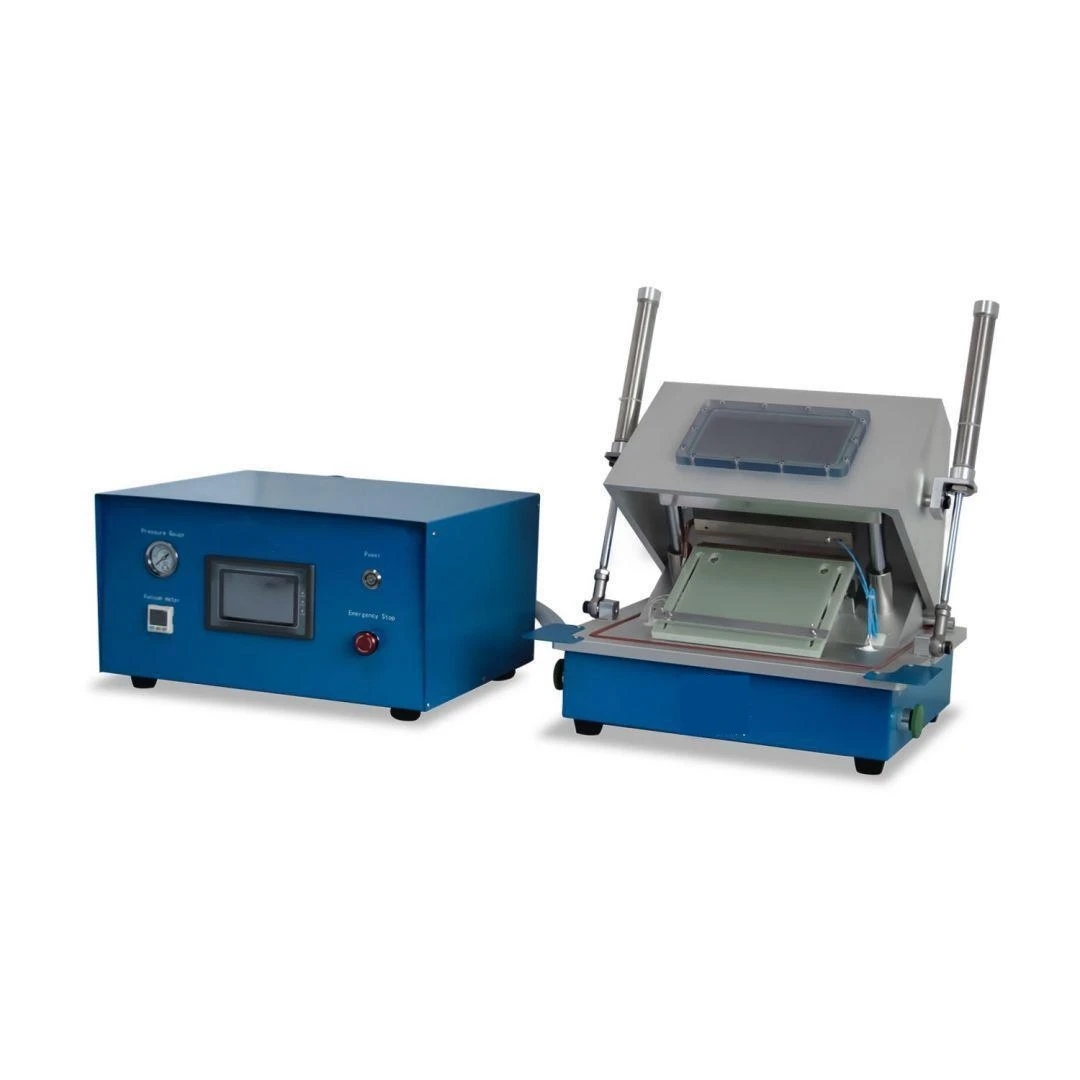

Bu cihaz, elektrolit doldurma ve ıslatma işleminden sonra pouch tip lityum bataryaların vakumlanması ve ön ısıl kaynakla (sızdırmazlıkla) kapatılması için kullanılır. Vakum haznesinin ve pnömatik ısıl kaynak ünitesinin hassas kontrolü sayesinde, batarya alüminyum lamine film kılıflarının vakumlu ısıl kaynağını otomatik olarak tamamlar.

Öne Çıkan Özellikler

Pirinç kaynak kafaları; üstün ısı iletkenliği sayesinde benzer cihazlara göre daha enerji tasarruflu ve verimli
Üst ve alt kafa basınçları, basınç regülatörleri ile ayarlanarak farklı proses gereksinimlerine uyum sağlar
Silindir tahrikli kaynak kafaları, çift doğrusal burçlarla yönlendirilir; kaynak kenarı paralelliğini garanti eden hassas hizalama sunar
Gözlem penceresi, hazne iç durumunun gerçek zamanlı izlenmesine olanak tanır
Silindirle çalışan hazne kapağı, döner burçlarla yönlendirilir; düzgün dikey hareket ve güvenilir hazne sızdırmazlığı sağlar
Basit ayarla birden fazla hücre boyutunu destekler
Ana ünite ve kontrol kabini ayrık yerleşimlidir; glove box ve üretim hattı ile uyumlu çalışabilir
PLC + dokunmatik ekran kontrolü, kullanıcı dostu çalışma sağlar
Alüminyum alaşım hazne; korozyona dayanıklı ve sağlam yapı

Teknik Özellikler

Vakum Seviyesi	-95 kPa'ya kadar ayarlanabilir (vakum pompası alıcı tarafından temin edilir)
Kontrol Sistemi	PLC
Kaynak Sıcaklığı	Oda sıcaklığı (RT) ~ 250 °C, ayarlanabilir
Sıcaklık Kontrol Hassasiyeti	±2 °C
Ayarlanabilir Isıl Kaynak Basıncı	0–8 kg/cm²
Ayarlanabilir Kaynak Süresi	0–99 sn
Standart Kaynak Genişliği	5 mm ±0,4 mm (istek üzerine özel genişlik mümkündür)
Maksimum Kaynak Uzunluğu	200 mm
Maksimum Uygulanabilir Hücre Boyutu	190 mm (tab dahil) × 160 mm (gaz torbası dahil)
Kaynak Kalınlığı Aralığı	60–500 μm
Kaynak Kalınlığı Homojenliği	İki nokta arasındaki kalınlık farkı < 15 μm
Gaz Tüketimi	Kaynak döngüsü başına yaklaşık 0,2 L basınçlı gaz
Çalışma Döngü Hızı	≥180 döngü/saat
Isıtma Elemanı	300 W ısıtma tüpü; gerçek ısıtma gücü yaklaşık 0,6 kW
Güç Kaynağı	AC220 V / 50 Hz
Pnömatik Besleme	0,4–0,6 MPa (glove box kullanımında, silindir tahrik gazı glove box çalışma gazı ile uyumlu olmalıdır)
Ana Ünite Boyutları	470 × 485 × 435 mm (U×G×Y)
Kontrol Kabini Boyutları	420 × 325 × 225 mm (U×G×Y)
Net Ağırlık	Ana ünite 33 kg, kontrol kabini 16 kg, toplam 49 kg

Kullanım Alanları

Elektrolit doldurma ve ıslatma sonrası, formasyon öncesi pouch hücrelerin vakumlanması ve ön sızdırmazlığının sağlanması
Pouch lityum-iyon batarya pilot hat ve laboratuvar ölçekli üretiminde degazlama öncesi hazırlık adımı
Glove box ile entegrasyona uygun yapısıyla inert atmosferde pouch hücre montaj süreçlerinde kullanım

★
