Ag/AgCl referans elektrodu, AgCl ile kaplı bir gümüş telin klorür içeren bir dolgu çözeltisine daldırıldığı basit bir yapıdır. Klorür derişimi sabit kaldığı sürece potansiyeli de sabit kalır; üç elektrotlu hücrede çalışma elektrodunun potansiyelini bu sabit noktaya göre ölçersiniz. Bu üründe iç dolgu doygun KCl'dir. Cıva içermez ve nötr sulu elektrolitlerde en yaygın seçimdir, bu yüzden SCE'nin pratik bir alternatifi olarak görülür.

Klorürün sorun çıkaracağı çalışmalarda (klorüre duyarlı korozyon, halojenürden etkilenen elektrokataliz) çift tuz köprülü veya çift bağlantılı modeli seçin. Asidik ya da bazik çözeltilerde tuz köprüsü elektrodu korur; derişik KOH/NaOH için Hg/HgO daha doğru bir referanstır. Organik elektrolitlerde sulu Ag/AgCl yerine Ag/Ag⁺ tipi elektrot kullanılmalıdır.

Öne Çıkan Özellikler

Doygun KCl dolgusu: sulu sistemlerde yaklaşık +0.197 V (SHE'ye göre, 25 °C)
Cıva içermez; SCE'ye pratik bir alternatiftir
Nötr sulu elektrolitler için uygundur; asidik veya bazik çözeltilerde tuz köprüsü önerilir
Çift tuz köprülü (R8060) ve çift bağlantılı modeller klorür ve gümüş geçişini azaltmak için uygundur
Kahverengi camlı, ışıktan korumalı modeller (R1038K, R1060K)
PEEK gövdeli seçenekler (PK-1020, PK-1038) cam yerine polimer gövde isteyen düzenekler için
Standart ve uzun boy seçenekleri (R1038, R1060)

Teknik Özellikler

Elektrot tipi	Ag/AgCl referans elektrodu (klorür içeren elektrolitte ikinci tür elektrot)
İç dolgu çözeltisi	Doygun KCl (standart cam modeller)
Potansiyel (SHE'ye göre, 25 °C)	+0.197 V (doygun KCl); +0.207 – 0.210 V (3 M KCl); +0.236 V (1 M KCl)
Sıcaklık etkisi	Yaklaşık −0.7 ile −1 mV/°C; hassas ölçümlerde sıcaklığı sabit tutun veya raporlayın
Uygun ortam	Nötr sulu elektrolitler; tipik kullanım sıcaklığı yaklaşık 80–100 °C'ye kadar (model ve gövde malzemesine göre değişir)
Asidik / bazik ortam	Tuz köprüsü ile kullanın; bazik ortamda gözenekli cam bağlantı zamanla aşınabilir. Derişik KOH/NaOH için Hg/HgO tercih edin
Klorür ve gümüş girişimi	Elektrolitten yavaş klorür (ve az miktarda gümüş) geçişi olur; klorüre duyarlı sistemlerde çift bağlantılı model veya klorürsüz köprü kullanın
Bağlantı tıkanması	Perklorat içeren elektrolitlerde KClO₄ çökebilir; Ag⁺, Hg²⁺, Pb²⁺ gibi iyonlar klorürle çökerek bağlantıyı tıkayabilir. Br⁻, I⁻, CN⁻ ve S²⁻ da Ag⁺ ile çözünmez tuz oluşturur
Organik çözücüler	Sulu Ag/AgCl doğrudan uygun değildir; susuz sistemler için Ag/Ag⁺ elektrodu seçin
Saklama ve bakım	Ucu hiç kurutmayın; doygun KCl çözeltisinde saklayın, deiyonize suda bekletmeyin. Kullanım sonrası saf suyla durulayın
Gövde	Cam (şeffaf veya kahverengi) ya da PEEK (PK serisi); R8060 çift tuz köprülüdür
Kullanım	Üç elektrotlu hücrelerde voltametri ve EIS için sabit referans noktası

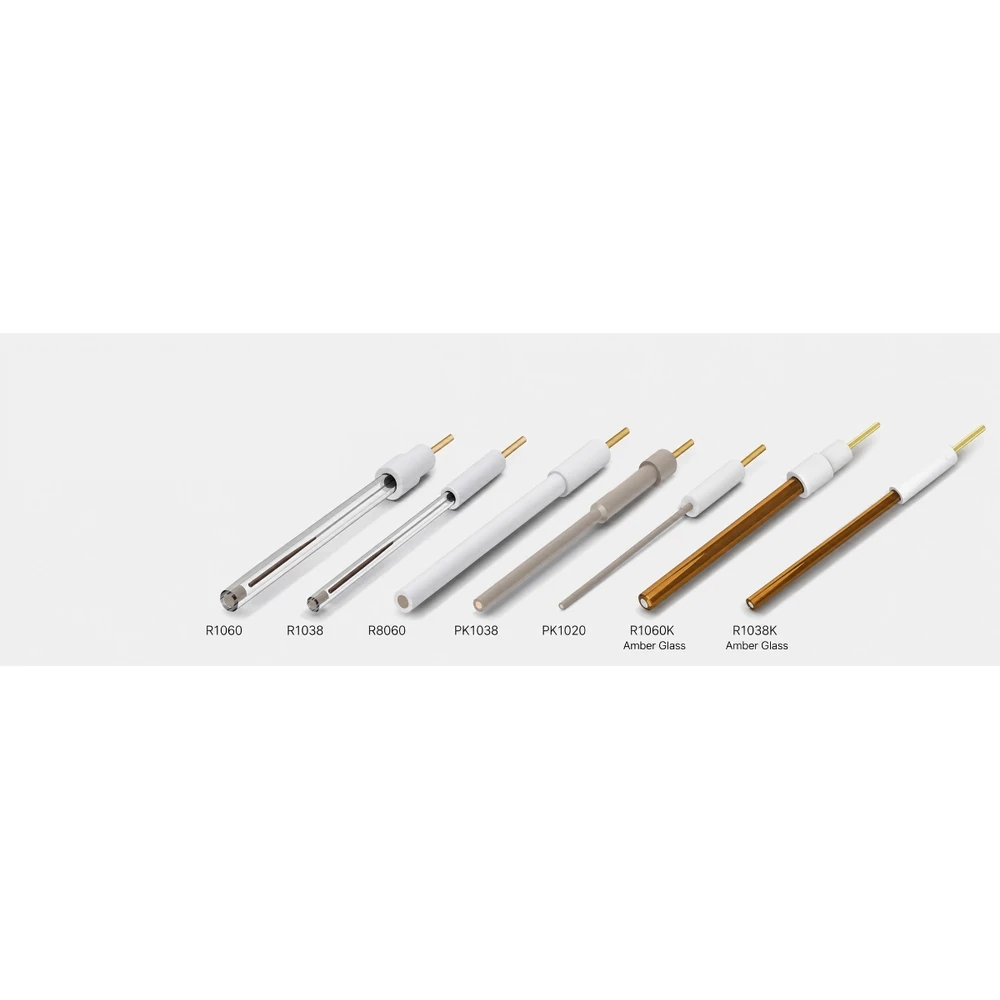

Model Seçenekleri

Model	Açıklama
R1038	Standart model
R1060 Standart	Standart boy
R1060 Uzun	Uzatılmış boy
R8060 Çift Tuz Köprülü	Çift tuz köprülü yapı
PK-1020 PEEK Gövde	PEEK gövdeli model
PK-1038 PEEK Gövde	PEEK gövdeli model
R1038K Işıktan Korumalı	Kahverengi cam gövde, ışıktan korumalı
R1060K Işıktan Korumalı	Kahverengi cam gövde, ışıktan korumalı
Çift Bağlantılı	Çift bağlantılı (double junction) yapı

Listelenen seçeneklerin dışındaki ölçü ve özellikler için Teklif Formu üzerinden özel teklif isteyebilirsiniz.

Kullanım Alanları

Nötr sulu elektrolitlerde CV, LSV ve EIS ölçümleri
Sulu ortamda elektrokataliz (HER, OER, ORR) çalışmaları
Korozyon ve yüzey işlemi testleri (klorürün sorun olmadığı ortamlarda; aksi halde çift bağlantılı model)
Sulu elektrolitli batarya ve süperkapasitör malzemelerinin üç elektrotlu testleri
Tuz köprüsü ile asidik veya bazik çözeltilerde potansiyel referansı
