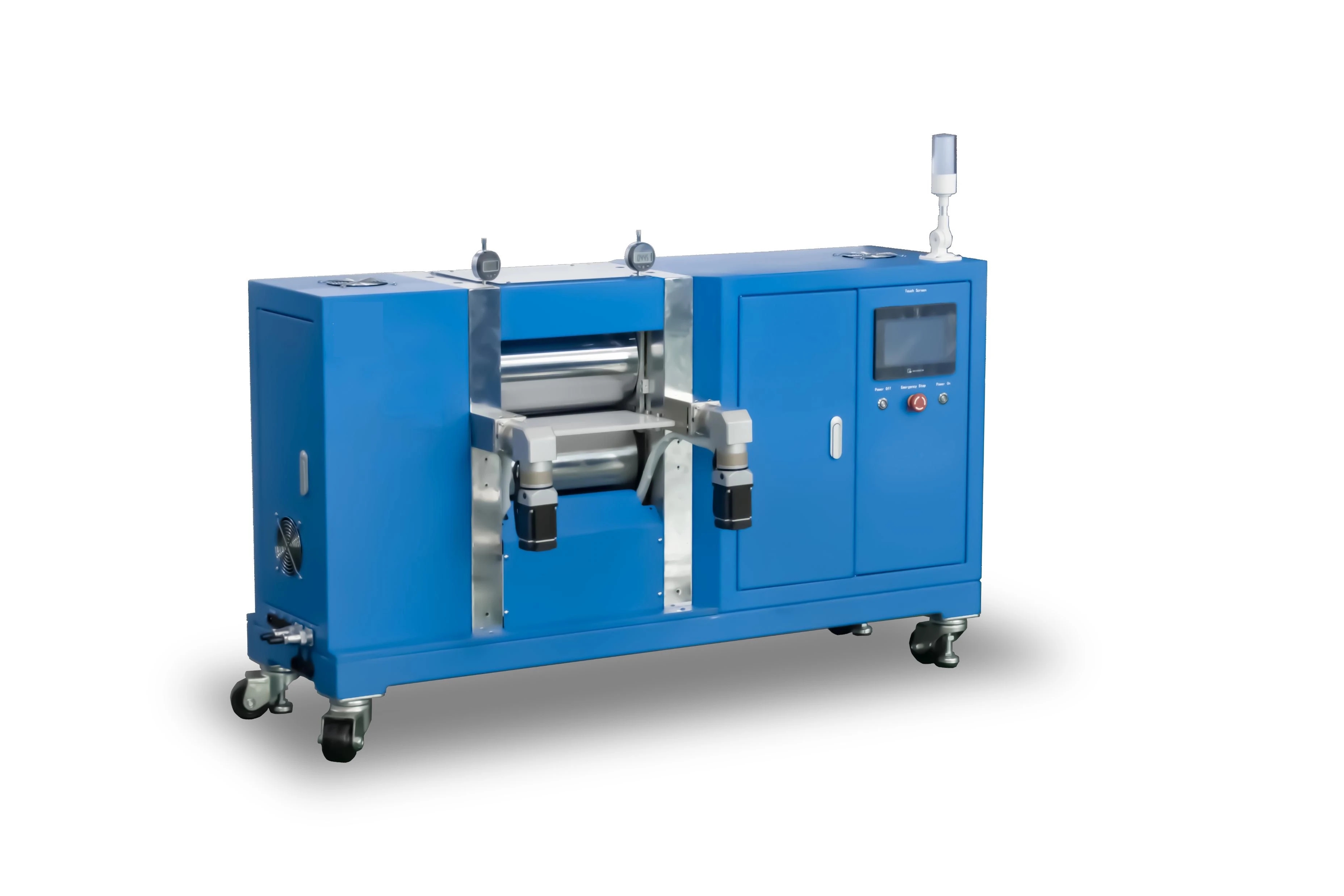

Bu makine, lityum batarya katot ve anot elektrotlarının yüksek hassasiyette kalenderlenmesi için tasarlanmıştır. Üstün enine ve boyuna haddeleme homojenliği ile yüksek elektrot yüzey kalitesi sağlar; tutarlı haddeleme kuvveti ve boşluk toleransı gerektiren çalışma koşullarına uygundur.

Öne Çıkan Özellikler

Hassas, kararlı basınç kontrolü için servo elektrikli yağ pompası
Yüksek hassasiyetli, kullanıcı dostu boşluk ayarı için servo tahrikli kama blok
Yüksek hassasiyet ve yapısal rijitlik için CNC işlenmiş tek parça portal (gantry) gövde
Isıl işlem, kriyojenik işlem ve sert krom kaplama uygulanmış ithal soğuk haddelenmiş Cr-Mo çelik silindirler; homojen yüksek sertlik ve üstün aşınma direnci
Her yönde sabit basınç ve düzgün kalenderleme sağlayan patentli hidrolik dengeli haddeleme mekanizması
Kolay parametre ayarı için PLC ve HMI kontrol sistemi
Paslanmaya dayanıklı, düşük bakım gerektiren sert krom kaplamalı silindir yüzeyi
Kesintisiz rulodan ruloya kalenderleme için opsiyonel açma/sarma ünitesi

Teknik Özellikler

Basınç Kaynağı	Servo electric oil pump
Silindir Boşluğu Ayarı	Servo-driven wedge block structure
Sürekli Haddeleme Kuvveti	0–100 T
Basınç Kontrol Hassasiyeti	±0.5 T
Silindir Boşluğu Aralığı	0–3 mm, adjustment precision 0.001 mm, displayed on touch screen
Silindir Yüzey Temizleme Sistemi	Dual upper/lower adjustable doctor blades with depth regulation for removing adhered materials, equipped with material collection trays
Ayarlanabilir Kalenderleme Aralığı	0–3 mm
Maks. Kalenderleme Hızı	8 m/min
Silindir Boyutu	φ300 mm × 400 mm
Silindir Yüzey Genişliği	400 mm
Maks. Ham Malzeme Şerit Genişliği	380 mm
Silindir Sertliği	HRC66–70 after quenching, hardened layer 22–26 mm, circular runout ≤±2 μm
Silindir Yüzey Pürüzlülüğü	Ra 0.2 μm
Silindir Malzemesi	9Cr3Mo high-alloy cold rolling steel
Yüzey İşlemi	Hard chrome plating, plating thickness ≥0.18 mm
Kalenderleme Hassasiyeti	±2 μm
Hidrolik Silindir Stroku	10 mm
Güvenlik Donanımları	Feed hand guard, emergency stop button
Güç Kaynağı	3-phase 5-wire AC380V
Toplam Nominal Güç	5 kW

Kullanım Alanları

Lityum batarya katot ve anot elektrotlarının yüksek hassasiyetli kalenderlenmesi
Tutarlı haddeleme kuvveti ve boşluk toleransı gerektiren üretim/pilot hat uygulamaları
Geniş şerit genişliği (400 mm) gerektiren orta-büyük ölçekli elektrot işleme süreçleri

★
