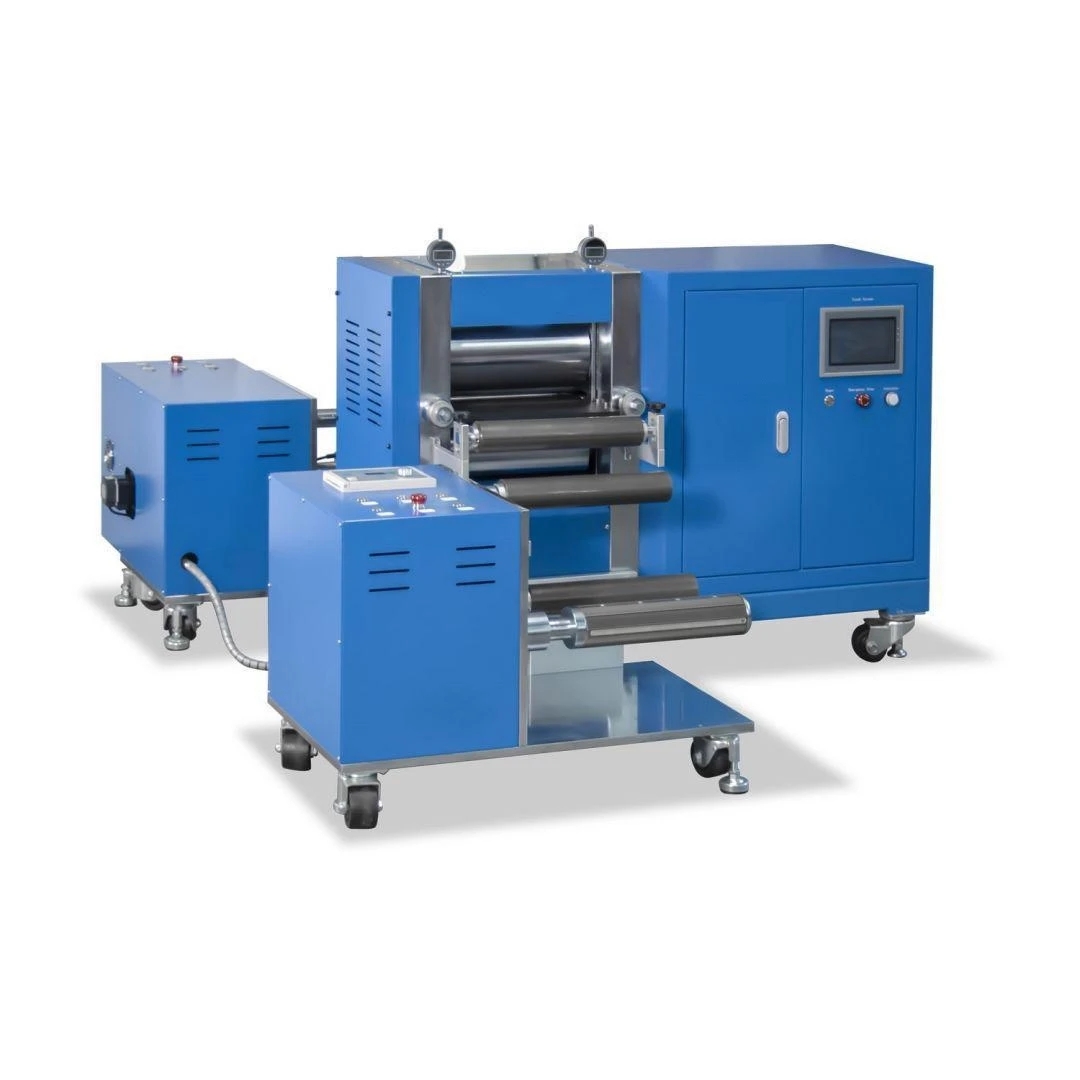

Lityum batarya katot ve anot elektrotlarının sürekli rulo-rulo kalenderlenmesi için açma (unwinder) ve sarma (rewinder) üniteleriyle donatılmıştır. Enine ve boyuna yönde üstün haddeleme homojenliği ve üst düzey elektrot yüzey kalitesi sağlar; tutarlı haddeleme kuvveti ve merdane boşluğu gerektiren üretim süreçleri için uygundur.

Öne Çıkan Özellikler

Servo elektrikli yağ pompası, hassas ve kararlı basınç kontrolü sağlar
Servo tahrikli kama (wedge) blok ile yüksek hassasiyetli, kullanıcı dostu merdane boşluğu ayarı
Sürekli şerit kalenderleme için entegre açma/sarma ünitesi
Açıcı ve sarıcıda otomatik kenar konumu düzeltmesi, kalenderleme sonrası düzgün şerit kenarları sağlar
İthal soğuk haddelenmiş Cr-Mo çelik merdaneler; ısıl, kriyojenik ve sert krom kaplama işlemleriyle üniform yüksek sertlik ve üstün aşınma direnci
Patentli hidrolik dengeli haddeleme mekanizması, tüm yönlerde kararlı basınç ve üniform kalenderleme sağlar
Kama tipi merdane boşluğu ayar düzeneği
Basit parametre yapılandırması için PLC+HMI kontrol sistemi
Korozyona dayanıklı, düşük bakım gerektiren sert krom kaplamalı merdane yüzeyi

Teknik Özellikler

Sürekli Haddeleme Kuvveti	0–50 T
Basınç Kaynağı	Servo elektrikli yağ pompası
Basınç Kontrol Hassasiyeti	±0.5 T
Merdane Boşluğu Ayarı	Servo tahrikli kama blok (sipariş sırasında servo ayarını belirtin)
Boşluk Ayar Hassasiyeti	0.001 mm, dokunmatik ekranda gösterilir
Kılavuz Merdane	HV700 sert anodize yüzeyli alüminyum alaşım
Ayarlanabilir Kalenderleme Boşluğu	0–3 mm
Kalenderleme Hızı	0.3–4 m/dk
Merdane Boyutu	φ200 mm × 330 mm
Merdane Çalışma Genişliği	330 mm
Maks. Taban Malzeme Genişliği	300 mm
Merdane Performansı	Yüzey sertliği HRC65–70, sertleştirilmiş tabaka ≥15 mm, dairesel salgı ≤±2 μm
Merdane Yüzey Pürüzlülüğü	Ra 0.2 μm
Merdane Malzemesi	9Cr3Mo yüksek alaşımlı soğuk haddeleme çeliği, ≥0.15 mm kalınlığında sert krom kaplama
Kalenderleme Hassasiyeti	±2 μm
Hidrolik Silindirler	2 adet, çap φ125 mm, strok 10 mm
Açıcı ve Sarıcı	Servo otomatik gerginlik kontrolü + fotoelektrik otomatik kenar düzeltme
Kenar Düzeltme Hassasiyeti	±0.5 mm
Maks. Sarma Çapı	250 mm
Yükleme Mili	3 inç havalı genleşme mili
Güç Kaynağı	Tek fazlı AC220V ±%10, 50 Hz
Toplam Anma Gücü	3 kW

Kullanım Alanları

Lityum batarya katot ve anot elektrotlarının rulo-rulo sürekli kalenderlenmesi
Elektrot yoğunluğu ve kalınlık homojenliğinin endüstriyel ölçekte kontrol edilmesi
Pil üretim hattında sürekli kalenderleme adımının otomasyonu

★
