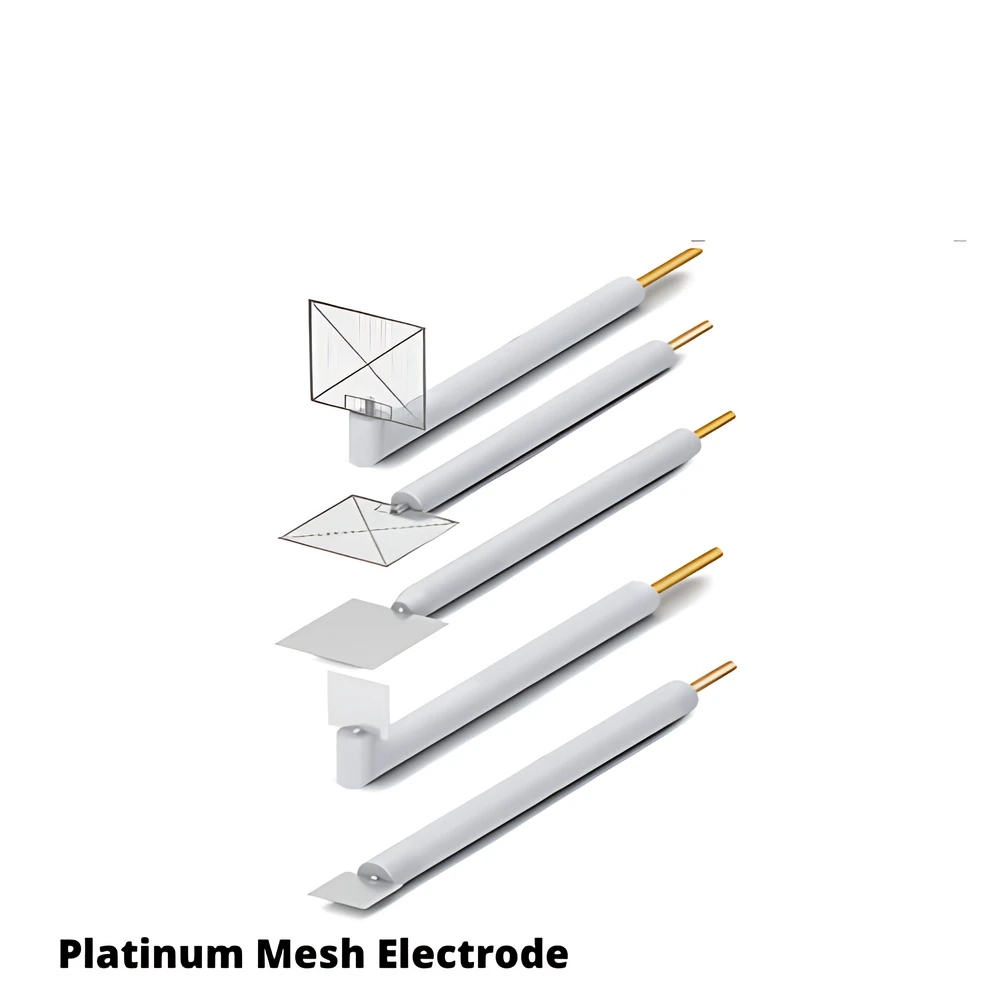

Platin ağ karşıt elektrot, ince platin telin ağ biçiminde örüldüğü ve yalıtkan bir elektrot çubuğuna monte edilen yardımcı elektrottur. Üç elektrotlu hücrede akım devresini tamamlar. Ağ yapısı aynı kaplama alanı için düz levhadan fazla yüzey sunar ve elektrolitin ağ gözlerinden geçmesine izin verir; bu yüzden yüksek akım ve gaz çıkışı olan deneylerde tercih edilir.
Ağ 52 gözlüdür (52 mesh). Kare/dikdörtgen 10×10 – 30×30 mm ve Ø20 mm dairesel boyutlar vardır. Gerçek yüzey alanı geometrik ölçüden (ör. 10×10 mm = 1 cm²) hesaplanamaz; çalışma elektrodunun en az yaklaşık üç katı alan hedefleyin. Sıradan voltametri için platin tel yeterlidir; ağı yüksek akım, toplu elektroliz veya büyük çalışma elektrodu olduğunda seçin.
| Elektrot tipi | Platin ağ karşıt (yardımcı) elektrot |
| Elektrot malzemesi | Platin |
| Ağ göz sayısı | 52 göz (52 mesh) |
| Ağ boyutları | 10×10, 10×15, 10×20, 10×30, 15×15, 20×20, 30×30 mm ve Ø20 mm dairesel (Pt-R20) |
| Geometrik kaplama alanı (tek yüz) | 10×10 mm ≈ 1 cm², 20×20 mm ≈ 4 cm², 30×30 mm ≈ 9 cm², Ø20 mm ≈ 3.1 cm²; ağın gerçek yüzeyi bundan farklıdır |
| Standart elektrot çubuk boyu | 60 mm, 80 mm veya 100 mm |
| Uygun ortam | Sulu asit ortamlarında (ör. H₂SO₄) karşıt elektrot olarak yaygın kullanılır. Organik çözücülerde yalıtkan gövdenin çözücü uyumu ayrıca kontrol edilmelidir |
| Platin çözünmesi / çökmesi | Yüksek anodik potansiyellerde ve uzun ya da çok çevrimli deneylerde platin çözünüp çalışma elektroduna yeniden çökebilir; Pt içermeyen katalizör testlerinde bu, aktiviteyi olduğundan yüksek gösterebilir. Böyle çalışmalarda grafit/camsı karbon karşıt elektrot veya ayrı bölme tercih edilir |
| Temizlik | Kullanım sonrası önce uygun çözücü, ardından yüksek saflıkta suyla durulayın; yüzeyde birikinti olup olmadığına bakın, çapraz kirlenme şüphesinde boş (blank) ölçüm alın. Polimer gövdeli elektrotlarda doğrudan alevle tavlama yapmayın |
| Mekanik not | İnce platin telden örülmüştür; ağı bükmekten, sıkıştırmaktan ve sert cisimle temastan kaçının |
| Bağlantı | Potansiyostatın karşıt elektrot (CE/auxiliary) girişine bağlanır. Kontak ucu tipi ve hücre/kablo uyumu sipariş öncesi teyit edilebilir |
| Özel üretim | Talep üzerine (ölçü) |
| Boyut | Açıklama |
| Pt 1010 (10 × 10 mm) | 10 × 10 mm ağ |
| Pt 1015 (10 × 15 mm) | 10 × 15 mm ağ |
| Pt 1020 (10 × 20 mm) | 10 × 20 mm ağ |
| Pt 1030 (10 × 30 mm) | 10 × 30 mm ağ |
| Pt 1515 (15 × 15 mm) | 15 × 15 mm ağ |
| Pt 2020 (20 × 20 mm) | 20 × 20 mm ağ |
| Pt 3030 (30 × 30 mm) | 30 × 30 mm ağ |
| Pt-R20 (Ø20 mm daire) | Ø20 mm dairesel ağ |
Listelenen seçeneklerin dışındaki ölçü ve özellikler için Teklif Formu üzerinden özel teklif isteyebilirsiniz.
