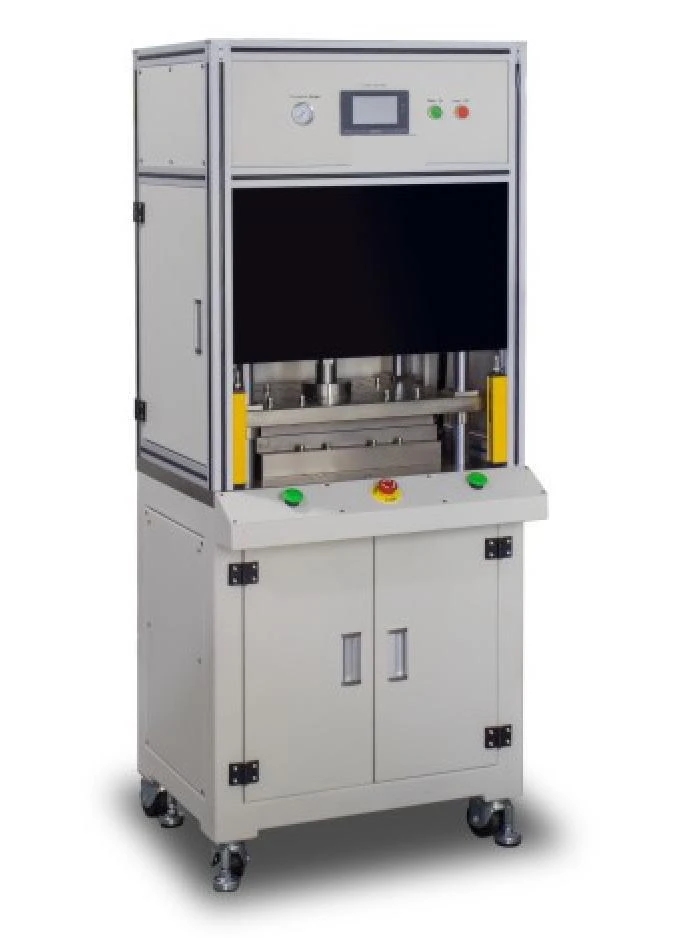

Bu makine, pouch lityum bataryalar için alüminyum laminat filmde kavite şekillendirme işleminde kullanılır. Servo motor tahrikli olup hassas şekillendirme derinliği sağlar; parametre girişinden sonra otomatik derinlik ayarı ile kullanıcı dostu çalışma sunar.

Öne Çıkan Özellikler

Şekillendirme derinliğinde yüksek hassasiyet için servo motor tahrik sistemi
Kolay kullanım için dokunmatik ekrandan şekillendirme derinliği girişi sonrası otomatik derinlik ayarı
Düzgün dikey kayma ve yüksek hassasiyet sağlayan dört kılavuz kolon yapısı
Aynı gramajdaki alüminyum laminat filmde benzer cihazlara kıyasla daha derin ve daha kararlı çekme performansı
Hassas kalıp tasarımı, şekillendirilen parçalarda balık kuyruğu kırışıklıkları ve çökmüş köşeleri önler
Güvenli çalışma için güvenlik ışık perdesi ve dış koruyucu kapak
İthal yüksek mukavemetli krom çelik ve alüminyum alaşımdan kalıplar; çevre dostu elektro kaplama ve fırınlama yüzey işlemi

Teknik Özellikler

Maks. Kavite Boyutu (Tek Cep, Dört Kenar Mühürleme Tipi)	L300 × W240 mm
Maks. Kavite Boyutu (Tek/Çift Cep Katlamalı Tip)	L150 × W150 mm
Maks. Şekillendirme Derinliği	6 mm; kırılmasız sağlam cep, kırışıksız PP katmanı
Alüminyum Laminat Film Maks. Yükleme Boyutu	L340 × W280 mm
Üst Tahrik Ünitesi	Pnömatik-hidrolik güçlendirme silindiri
Alt Tahrik Ünitesi	Servo motor tahriği
Kalıp Göbeği Yüzey Pürüzlülüğü	Ra 0,4 μm
Üst ve Alt Kalıp Düzlüğü	0,02 mm
Kalıp Göbeği Düzlüğü	0,02 mm
Şekillendirme Uzunluk Toleransı	±0,2 mm
Şekillendirme Genişlik Toleransı	±0,2 mm
Şekillendirme Derinlik Toleransı	±0,1 mm
Güç Kaynağı	AC220V
Nominal Güç	1,5 kW
Basınçlı Hava Beslemesi	0,5~0,7 MPa
Net Ağırlık	Yaklaşık 500 kg
Genel Ölçüler	L680 × W620 × H1700 mm

Kullanım Alanları

Büyük format pouch lityum batarya kılıf şekillendirme üretim aşaması
AR-GE laboratuvarlarında büyük boyutlu prototip pouch kılıf üretimi
Pilot/endüstriyel ölçekli üretim hatlarında yüksek kuvvetli kılıf şekillendirme istasyonu

★
