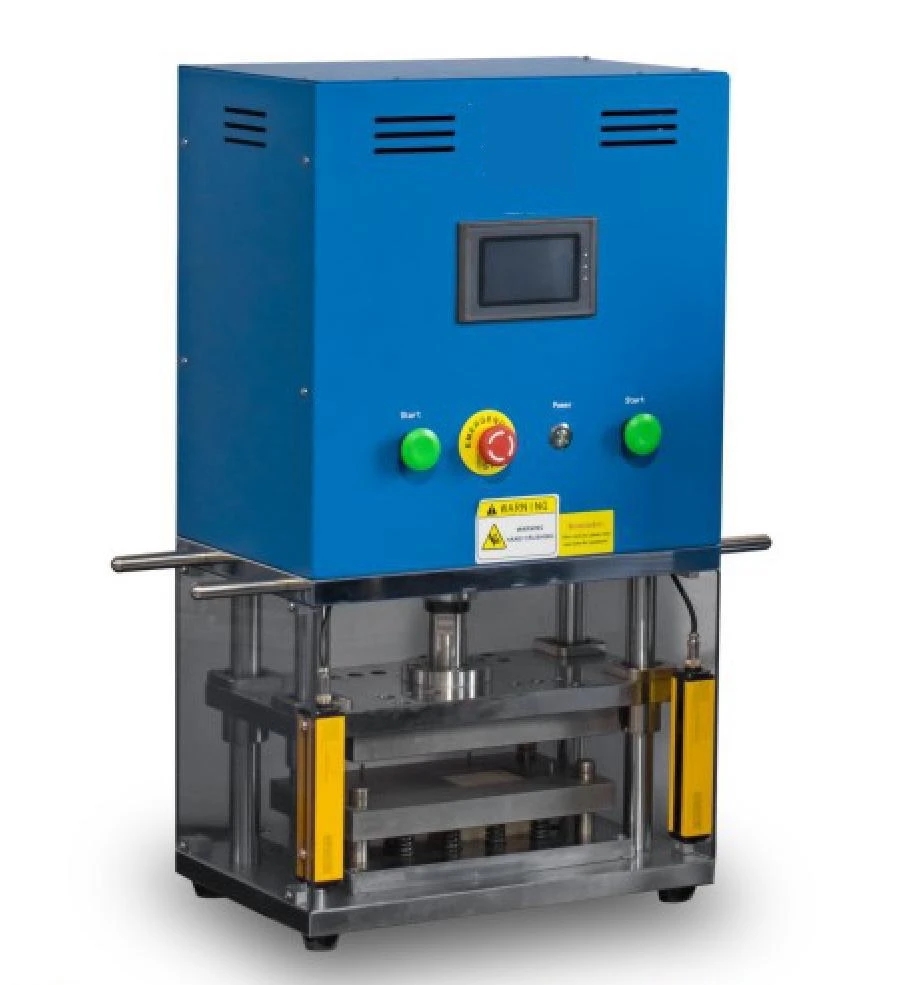

Bu makine, pouch lityum bataryalar için alüminyum laminat filmde kavite şekillendirme işleminde kullanılır. Servo motor tahrikli olup hassas şekillendirme derinliği sağlar; parametre girişinden sonra otomatik derinlik ayarı ile kullanıcı dostu çalışma sunar.

Öne Çıkan Özellikler

Şekillendirme derinliğinde yüksek hassasiyet için servo motor tahrik sistemi
Kolay kullanım için dokunmatik ekrandan şekillendirme derinliği girişi sonrası otomatik derinlik ayarı
Düzgün dikey kayma ve yüksek hassasiyet sağlayan dört kılavuz kolon yapısı
Aynı gramajdaki alüminyum laminat filmde benzer cihazlara kıyasla daha derin ve daha kararlı çekme performansı
Hassas kalıp tasarımı, şekillendirilen parçalarda balık kuyruğu kırışıklıkları ve çökmüş köşeleri önler
Güvenli çalışma için güvenlik ışık perdesi ve dış koruyucu kapak
İthal yüksek mukavemetli krom çelik ve alüminyum alaşımdan kalıplar; çevre dostu elektro kaplama ve fırınlama yüzey işlemi

Teknik Özellikler

Maks. Kavite Boyutu (Tek Cep, Dört Kenar Mühürleme Tipi)	L150 × W120 mm
Maks. Kavite Boyutu (Tek/Çift Cep Katlamalı Tip)	L100 × W100 mm
Maks. Şekillendirme Derinliği	6 mm; hasarsız sağlam cep, kırışıksız PP katmanı
Alüminyum Laminat Film Maks. Yükleme Boyutu	L240 × W160 mm
Üretim Kapasitesi	200~400 adet/saat
Tahrik Sistemi	3 ton tahrik kuvvetli servo motor tahriği
Güç Kaynağı	AC220V
Nominal Güç	1,3 kW
Net Ağırlık	Yaklaşık 150 kg
Genel Ölçüler	L460 × W320 × H815 mm
Kalıp	Kavite şekillendirme ölçülerine göre özelleştirilir
Kalıp Göbeği Yüzey Pürüzlülüğü	Ra 0,4 μm
Üst ve Alt Kalıp Düzlüğü	0,02 mm
Kalıp Göbeği Düzlüğü	0,02 mm
Şekillendirme Uzunluk Toleransı	±0,1 mm
Şekillendirme Genişlik Toleransı	±0,1 mm
Şekillendirme Derinlik Toleransı	±0,03 mm

Kullanım Alanları

Pouch lityum batarya kılıf şekillendirme üretim aşaması, yüksek hassasiyetli derinlik kontrolü gereken projeler
AR-GE laboratuvarlarında tekrarlanabilir derinlikte prototip pouch kılıf üretimi
Pilot ölçekli üretim hatlarında servo kontrollü kılıf şekillendirme istasyonu

★
