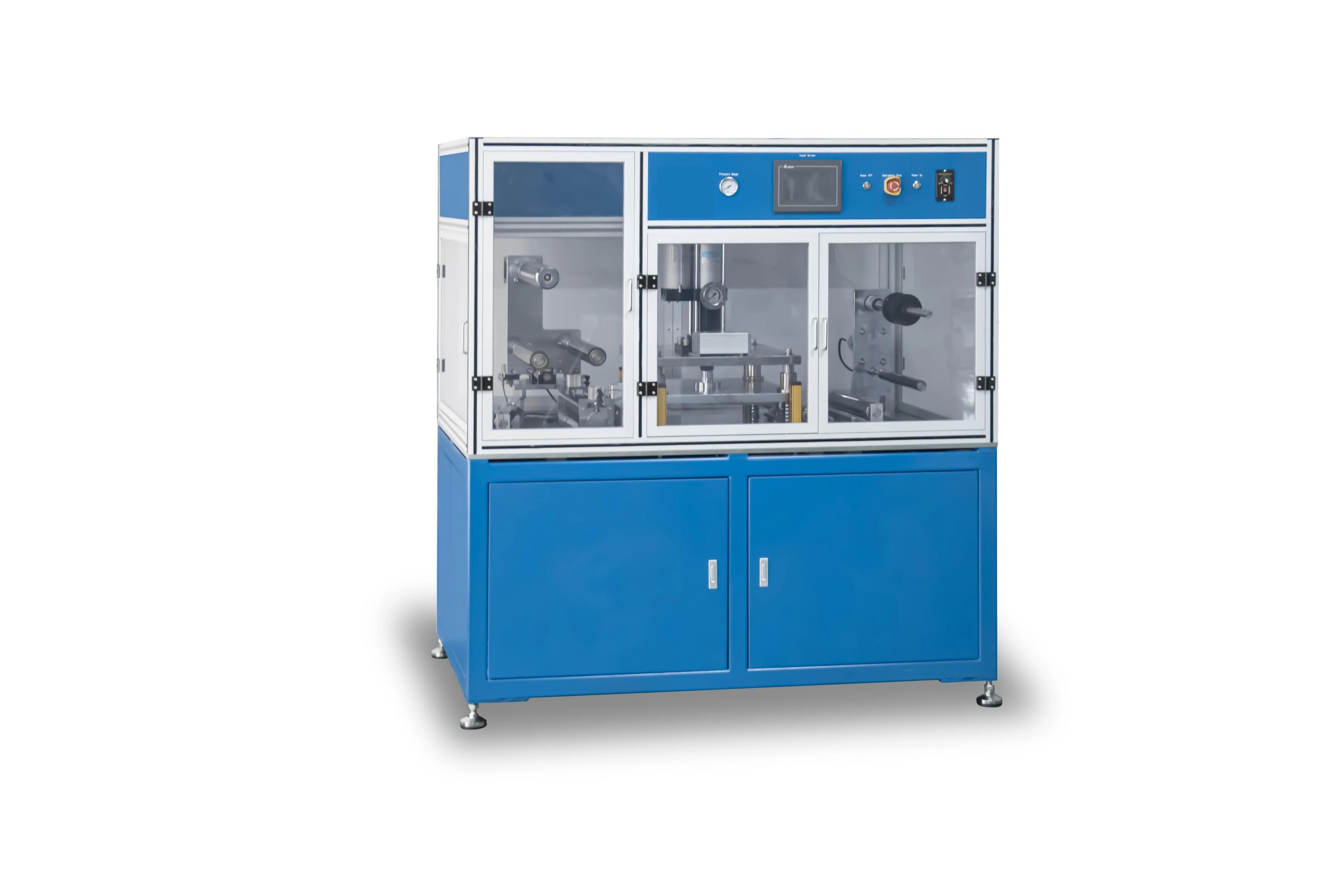

Bu die cutting (kesme) makinesi, lityum batarya katot ve anot elektrotlarının otomatik şekillendirilmesini sağlar. Otomatik açma (unwinder) ünitesi, kenar düzeltme ünitesi, elektrot konumlandırma ünitesi, zımbalama (punching) ünitesi, çekme (traction) tahrik ünitesi ve otomatik atık kırpma toplama ünitesinden oluşur.

Öne Çıkan Özellikler

Açma (unwinding) ünitesi: Konumlandırma skalalı hava genleşmeli mil (air expanding shaft) ile donatılmıştır; servo sabit tork kontrolü ile otomatik elektrot açma sağlar.
Elektrot sınırlama grubu: Kılavuz plakalar ve sınırlayıcı silindirler, taşıma sırasında bant kaymasını (web deviation) önler.
Tahrik grubu: Step motorlu çekme sistemi; besleme uzunluğu serbestçe ayarlanabilir.
Zımbalama grubu: Dikey ileri-geri hareketli die cutting; kolay montaj, sökme ve ayar için modüler kalıp tabanı.
Konveyör ayar grubu: Çok sayıda kılavuz silindir, sürekli hareket eden konveyör bandını stabil bir şekilde yönlendirir.
Güvenlik koruması: Alüminyum alaşım gövde ve PMMA dış koruma; kesim bölgesinde güvenlik ışık perdesi bulunur.

Teknik Özellikler

Maksimum Besleme Genişliği	320 mm
Maksimum Kesim Boyutu	300 mm (kulaklar dahil) × 250 mm
Kalıp Kalınlık Gereksinimi	20 mm üzeri
Besleme Kontrolü	Ayarlanabilir besleme hızı ve adımı
Besleme Adım Hassasiyeti	＜0.1 mm
Güvenlik Donanımı	Kızılötesi güvenlik ışık perdesi + koruyucu kapak
Maksimum Rulo Ağırlığı	＜50 kg
Maksimum Dış Rulo Çapı	＜300 mm
Kalıp Kullanım Ömrü	10,000–50,000 vuruş (kalıp kalitesine ve ayar hassasiyetine bağlı)
Kesim Çapağı	Dikey çapak ≤15 μm, yatay çapak ≤20 μm
Rulo Göbeği İç Çapı	3 inç
Atık Yönetimi	Otomatik atık ayırma ve toplama ünitesi
Çalışma Modları	Otomatik / Manuel
Kontrol Sistemi	PLC
Toplam Nominal Güç	1.5 kW
Güç Kaynağı	Tek fazlı AC220V
Net Ağırlık	700 kg
Genel Ölçüler	U1850 × G1000 × Y1800 mm

Kullanım Alanları

Lityum iyon batarya katot ve anot elektrotlarının rulo halden istenen ölçülerde otomatik kesimi
Batarya hücre üretim hattında elektrot hazırlama (die cutting) aşaması
AR-GE ve pilot üretim ölçeğinde elektrot numunesi hazırlama

★
