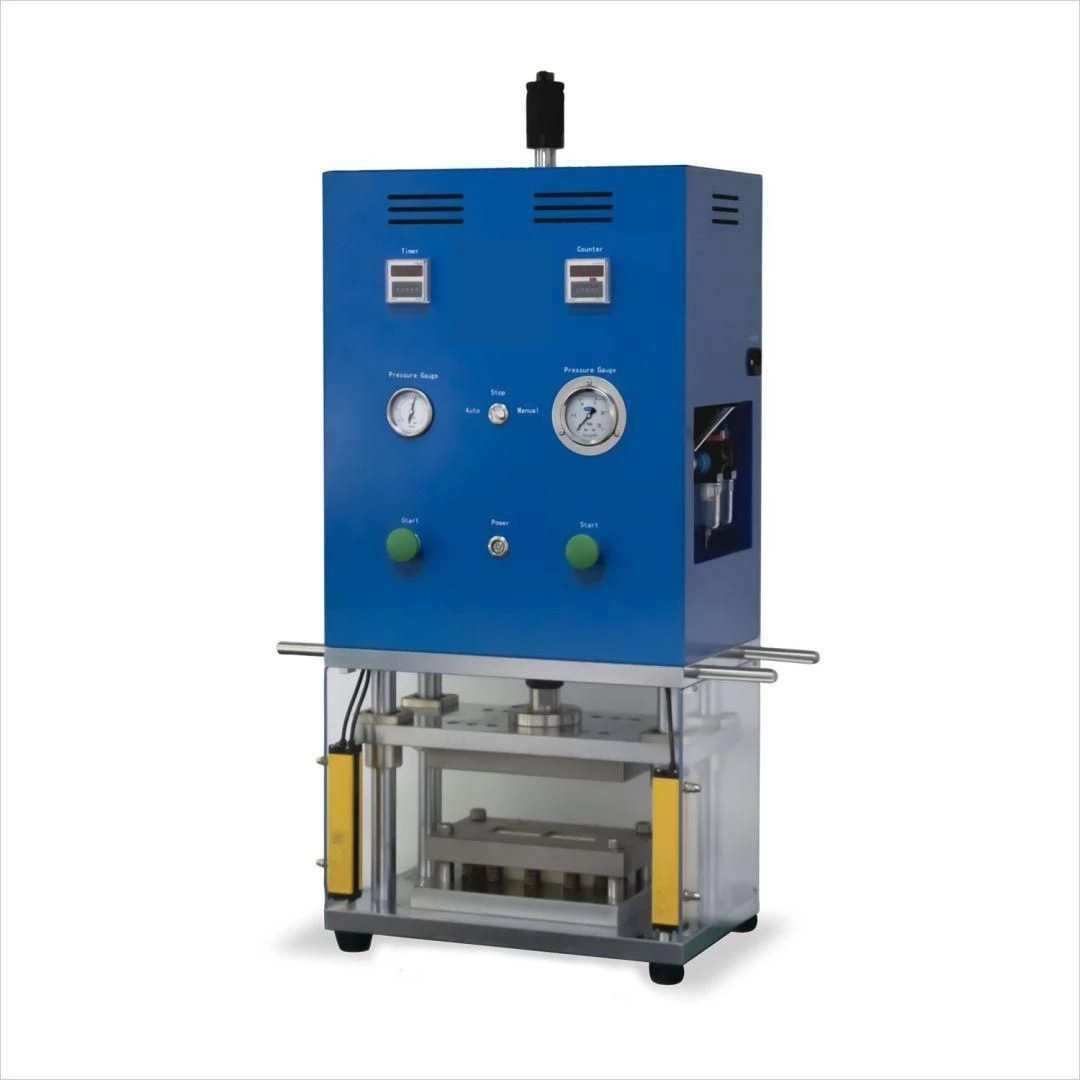

Bu makine, lityum batarya katot ve anot şeritlerinin kalıpla şekillendirilerek kesilmesi (die-cut forming) için tasarlanmıştır.

Kesim sırasında doğru ve pratik elektrot konumlandırma için kızılötesi konumlandırma sensörü
Hızlı ve kolay kalıp değişimi
Uzun kalıp ömrü: normal kullanımda ≥30.000 kesim vuruşu
Çapaksız, toz dökülmesiz ve izsiz kusursuz kesim parçaları
Manuel ile tam otomatik arasında yarı otomatik tasarım; kapasite: 800–2000 adet/sa
Elektrot boyutuna göre vuruş başına 1-8 parça desteği (standart 2 parça)
Düzgün dikey kayma ve yüksek kesim hassasiyeti için dört kılavuz kolonlu yapı
Çift güvenlik koruması: güvenlik ışık perdesi + şeffaf koruyucu siper, güvenli çalışma için çift başlatma düğmesi
Kompakt yapı, basit, güvenli ve güvenilir çalışma

Konumlandırma Ünitesi	Hassas elektrot kalıp kesim hizalaması için kızılötesi konumlandırma
Kesim Çapağı	Dikey ≤15 μm, yatay ≤20 μm
Kalıp Servis Ömrü	Normal çalışmada ≥30.000 kesim vuruşu
Maks. Kesim Boyutu	280 mm (tab dahil) × 180 mm (özelleştirilebilir)
Kesim Hassasiyeti	±0.1 mm
Güçlendirme Silindiri Anma Kuvveti	3 T
Kalıp Kesim Stroku	150 mm
Tahrik Sistemi	Ayarlanabilir kesim kuvveti ve hızlı gaz-sıvı güçlendirme silindiri
Üretim Kapasitesi	800–2000 adet/sa (levha malzeme kesiminde verim daha düşüktür)
Güç Kaynağı	AC220V, 50 Hz
Anma Gücü	0.1 kW
Basınçlı Hava Basıncı	0.5–0.7 MPa
Genel Boyut	L650 × W450 × H950 mm
Net Ağırlık	152.5 kg

Lityum batarya katot ve anot elektrotlarının kalıpla kesilerek hücre formatına uygun şekillendirilmesi
Farklı elektrot boyutları için hızlı kalıp değişimi gerektiren AR-GE/prototip çalışmaları
Orta ölçekli pilot üretim hatlarında yarı otomatik elektrot kesim istasyonu

★
