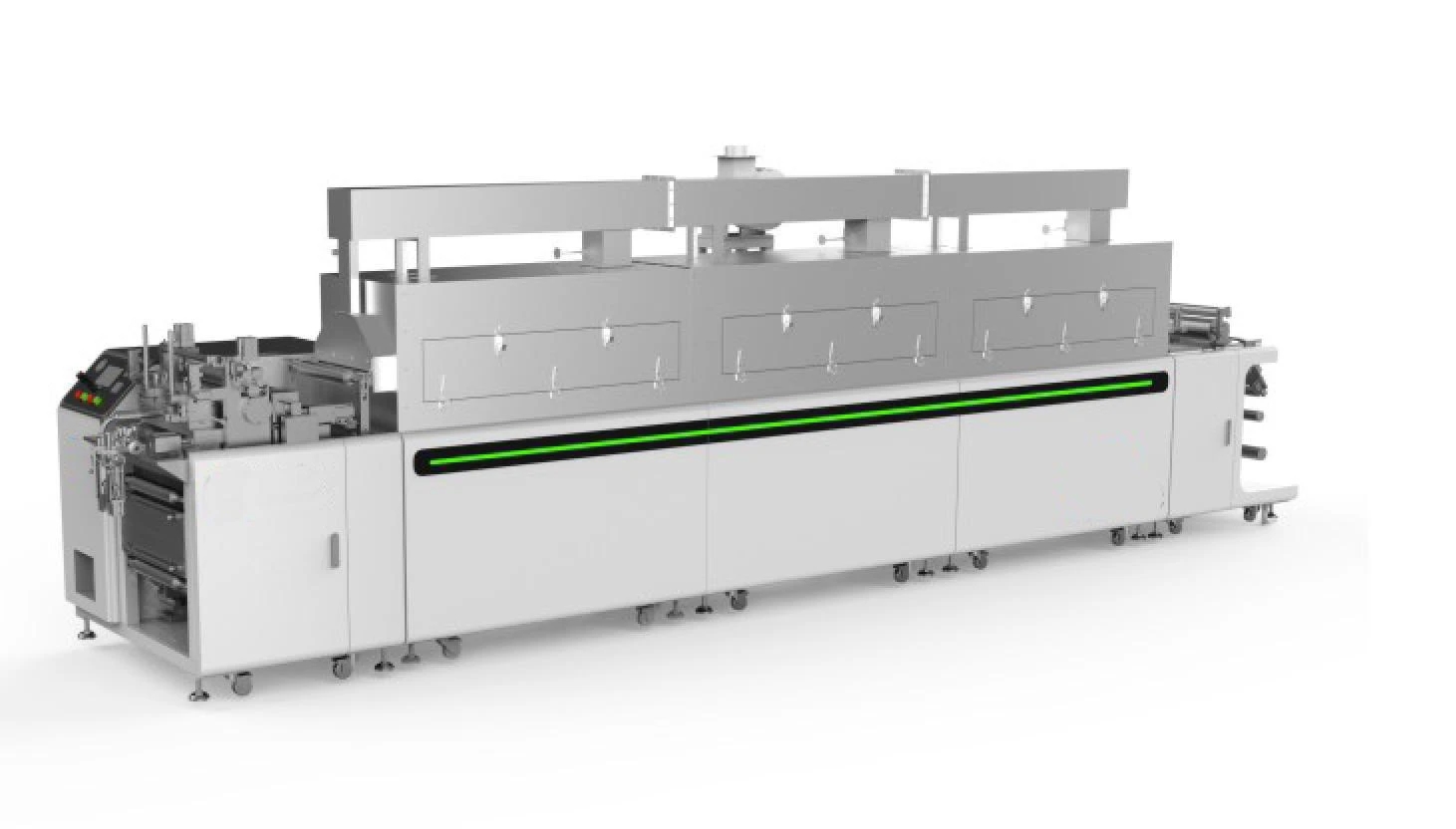

Bu doktor bıçağı (rakle) sürekli kaplama cihazı, başta lityum bataryalar olmak üzere çeşitli alt tabakalara uygundur. Üretim düzeyinde kaplama hassasiyeti, homojenlik ve üstün kurutma performansı ile Li-iyon batarya, süperkapasitör ve nikel bazlı ikincil bataryalarda AR-GE için ideal bir pilot makinedir.
| Kaplama Modları | Sürekli / kesintili kaplama |
| Kaplama Hızı | 1.5–3 m/min (yaklaşık) |
| Kesintili Kaplama Ölçüsü | Kaplı bölge 10–5000 mm, boşluk bölgesi 10–500 mm |
| Çift Taraflı Hizalama | Fotoelektrik takip ile otomatik baş-son ve ters taraf açıklık hizalaması |
| Alt Tabaka Kalınlığı | Al folyo 8–30 μm; Cu folyo 6–30 μm |
| Rulo ve Kaplama Genişliği | Tasarım rulo genişliği 400 mm, maks. efektif kaplama genişliği ≤350 mm; kaplama/lastik silindir 120 mm; ölçüm silindiri φ100 mm |
| Kaplama Kalınlığı Hassasiyeti | ±3 μm |
| Alan Yoğunluğu Toleransı | SS ±1.5% (alt tabaka dahil, kenar kusurları hariç; numune alma kriterleri ürün değerlendirme standardına göre) |
| Slurry Viskozite Aralığı | 2000–12000 mPa·s |
| Tek Taraflı Kuru Kaplama Kalınlığı | 20–200 μm |
| Kullanılabilir Çözücüler | Yağ bazlı NMP (s.g=1.033, b.p=204°C); sulu H₂O/NMP karışımı (s.g=1.000, b.p=100°C) |
| Katı Madde Oranı Aralığı | 20–85% |
| Kaplama Boyut Toleransı (mm) | L ≤±1, W ≤±0.5 |
| Ön-Arka Kayıt Toleransı (mm) | L ≤±1, W ≤±0.5 |
| Kenar Düzeltme Sapması | ±0.3 mm |
| Maks. Açma (Unwinding) Çapı | φ300 mm |
| Maks. Hava Şaftı Yükü | 80 kg |
| Fırın Özellikleri | 3 bölüm, bölüm başına 1.5 m |
| Isıtma Sistemi | Sıcak hava sirkülasyonlu analog güç kontrolü, ±1°C sıcaklık hassasiyeti |
| Tek Bölüm Fırın Gücü | 9 kW |
| Genel Boyutlar | L7000 × W1200 × H1800 mm |
| Net Ağırlık | Yaklaşık 2000 kg |
| Güç Kaynağı | 3 fazlı 5 telli 380 V / 50 Hz, gerilim dalgalanması ±10% |
| Toplam Başlangıç Gücü | 30 kW |
| Basınçlı Hava | Kurutma, filtreleme ve basınç stabilizasyonu sonrası çıkış basıncı yaklaşık 0.5 MPa |
