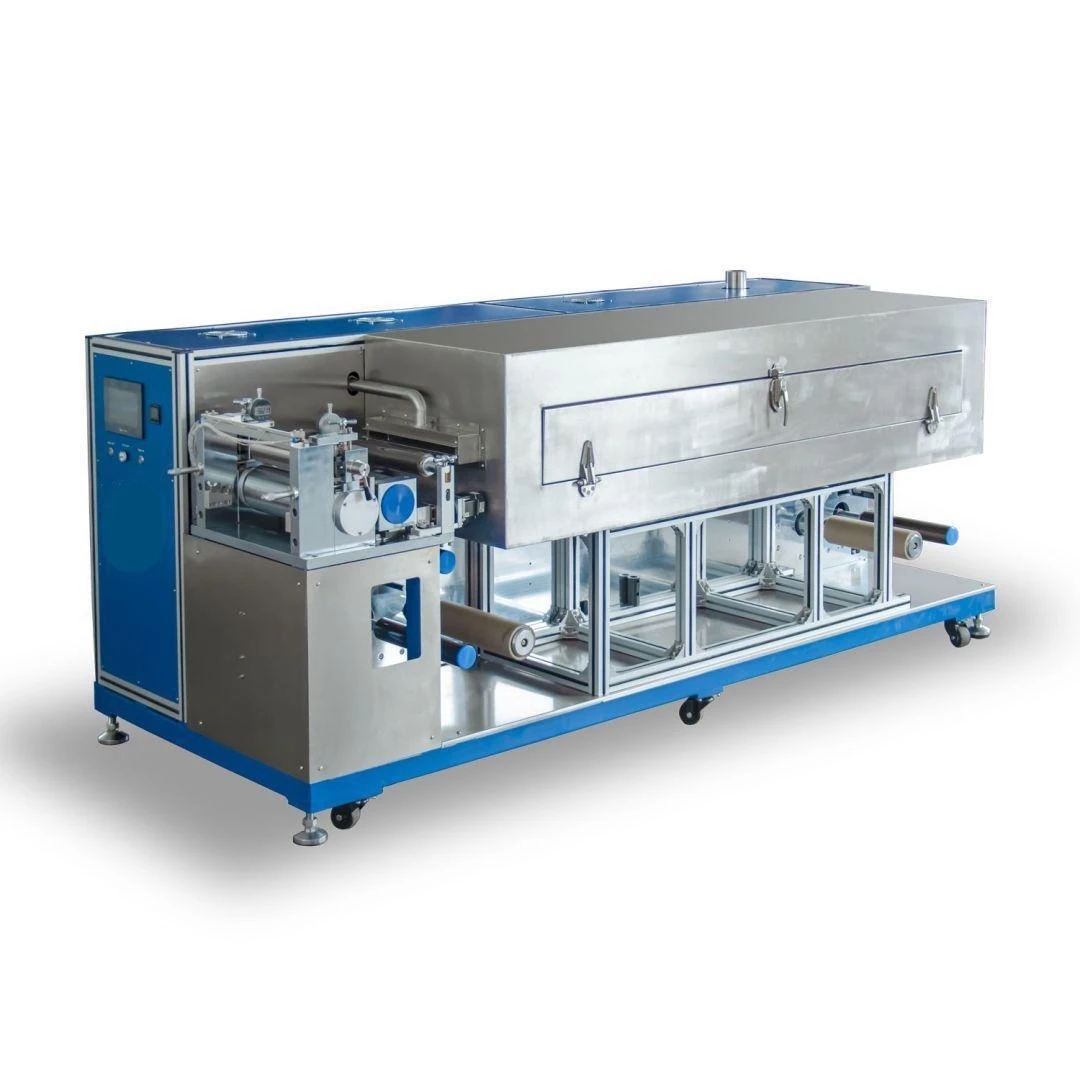

Lityum laboratuvar ve pilot üretim hatları için özel olarak tasarlanmış, iki sıcaklık bölgeli fırına sahip 3 silindirli virgül (comma) transfer kesintili/sürekli kaplama cihazıdır; Li-iyon, süperkapasitör ve nikel bazlı batarya elektrot kaplaması için endüstriyel düzeyde kaplama hassasiyeti ve entegre kurutma sistemi sunar.

Öne Çıkan Özellikler

Çift servo vidalı mille tahrik edilen ölçüm silindiri, slurry viskozitesine bağlı olarak ayarlanabilir arka kenar sağlar.
Dahili dokunmatik ekran programı sürekli ve kesintili kaplama modları arasında serbest geçişi destekler.
Alt tabaka gerginlik kontrolü kararlı bant taşınmasını sağlar (ayarlanabilir gerginlik: %1–80) ve otomatik algılamalı kenar düzeltme ünitesi ile donatılmıştır.
Geniş işlem penceresine sahip üç silindirli transfer kaplama (ayarlanabilir kaplama genişliği: 0–250 mm).
±3 μm kaplama hassasiyeti için hassas ayar mekanizmalı virgül (comma) doktor bıçağı.
Analog güç ısıtma kontrolü yüksek sıcaklık hassasiyeti ve 1 yıllık servis ömrü sağlar.
Sezgisel dokunmatik ekran kullanımlı PLC kontrolü.
Opsiyonel çözücü geri kazanım işlem ünitesi.

Teknik Özellikler

Kaplama Modları	Sürekli kaplama, kesintili kaplama
Maks. Mekanik Hız	2 m/min
Kaplama Hızı	0–1 m/min
Bıçak Yapısı	Çift taraflı virgül (comma) bıçak
Kaplama ve Boşluk Aralığı	Kaplama uzunluğu 10–5000 mm, boşluk uzunluğu 10–500 mm
Çift Taraflı Açıklık Hizalaması	Baş/son açıklıkları otomatik takip eden ve ön-arka hizalama sağlayan fotoelektrik algılama
Uygulanabilir Alt Tabaka Kalınlığı	Al folyo: 8–30 μm, Cu folyo: 6–30 μm
Garantili Maks. Kaplama Genişliği	≤300 mm
Kaplama Kalınlığı Hassasiyeti	±3 μm
Çift Taraflı Kaplama Alan Ağırlığı Hassasiyeti (mg/cm²)	Merkezi kaplama değerinin ±1.5%'i (alt tabaka dahil, kenar bölgelerindeki anormallikler hariç; numune alma kriterleri için ürün değerlendirme belgesine bakınız)
Tek Taraflı Kuru Kaplama Kalınlığı	20–200 μm
Kullanılabilir Çözücü (Yağ Bazlı)	NMP (s.g=1.033, b.p=204°C)
Kullanılabilir Çözücü (Sulu)	H₂O/NMP karışımı (s.g=1.000, b.p=100°C)
Uygulanabilir Katı Madde Oranı	20–85%
Kaplama Boyut Toleransı (mm)	Ls ±1, Ws ±0.5
Ön-Arka Kayıt Toleransı (mm)	Ls ±1, Ws ±0.5
Fırın Sayısı	2 bölüm
Tek Fırın Uzunluğu	1 m
Maks. Tasarım Fırın Sıcaklığı	150°C; tek fırın bölümü başına sıcaklık sapması ≤±2.5°C
Hava Besleme Modu	Üst ve alttan hava üflemesi; üst ve alt hava odaları için ortak ısıtıcı

Kullanım Alanları

İki farklı sıcaklık bölgesi gerektiren kaplama-kurutma proseslerinin geliştirilmesi.
Li-iyon ve süperkapasitör batarya elektrot pilot üretim denemeleri.
Yüksek hassasiyetli kaplama kalınlığı ve alan ağırlığı testleri.

★
