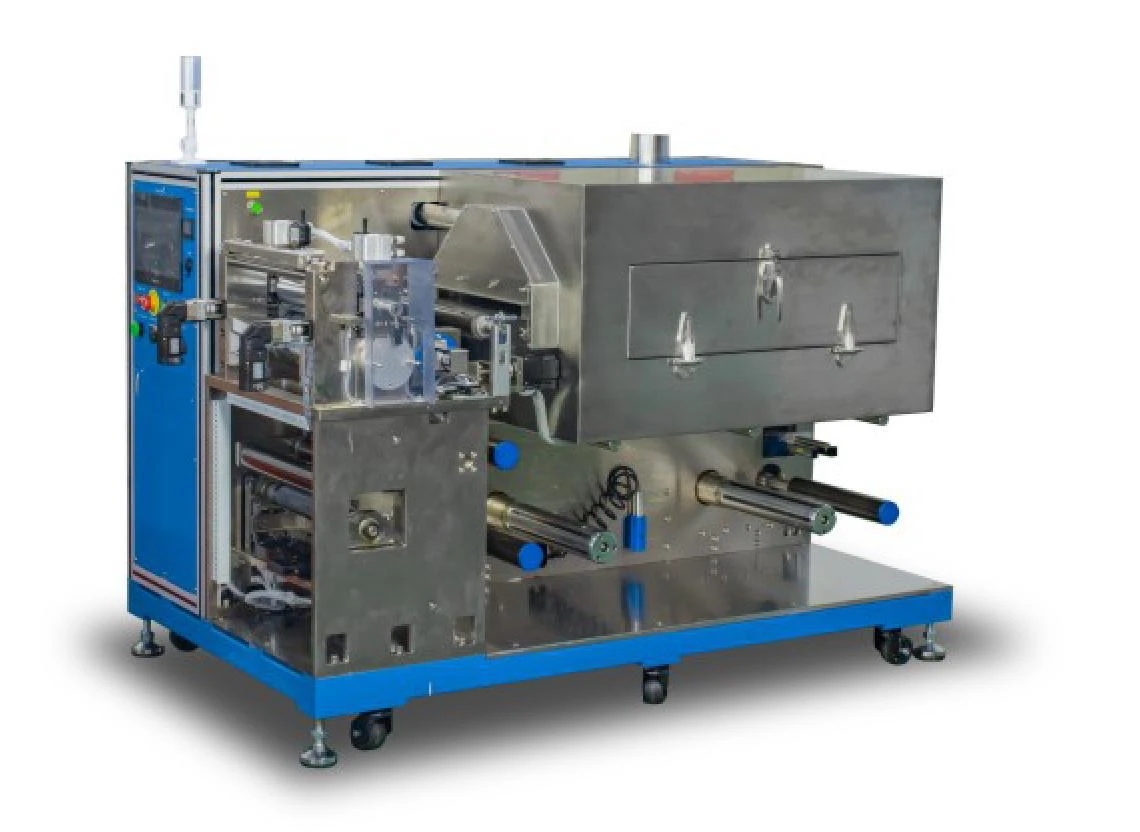

Bu mikro gravür kaplama cihazı, sürekli kaplama için gravür anilox silindiri, malzeme haznesi ve destek silindiri yapısını kullanır. Yüksek kaplama hassasiyeti, üstün homojenlik ve kararlılığa sahip olup Li-iyon bataryalar, optik filmler, FCCL, üst düzey bantlar ve çeşitli fonksiyonel film endüstrilerinde kullanılabilir.

Öne Çıkan Özellikler

İnce kaplama katmanları ve düşük viskoziteli slurry'ler içeren kaplama süreçleri için uygundur.
Üstün kurutma performansı için üst ve alttan çift hava beslemeli sıcak hava fırını.
Yüksek kaplama hassasiyeti için pnömatik olarak kapanan besleme haznesi ile hassas bilyalı vida kılavuz ayarı bir arada çalışır.
Analog güç ısıtma kontrolü yüksek termal hassasiyet ve uzun servis ömrü sağlar.
Giriş ve çıkış hava hacmi VFD ile ayarlanır, dokunmatik ekrandan hassas ve pratik şekilde kontrol edilir.
Kullanıcı dostu dokunmatik ekranlı PLC kontrolü; slurry besleme ünitesiyle donatılmıştır.

Teknik Özellikler

Kaplama Modları	Sürekli kaplama, mikro gravür kaplama
Uygulanabilir Alt Tabaka Kalınlığı	Al folyo: 8–30 μm; Cu folyo: 6–30 μm
Tek Taraflı Kuru Kaplama Kalınlığı	0.5–10 μm (referans değer, slurry özelliğine ve gravür silindiri parametrelerine bağlıdır)
Kalınlık Toleransı	S ±1 μm (5–10 μm kuru kalınlık için, seramik kaplamaya dayalı referans değer, kenar bölgelerindeki anormallikler hariç)
Uygulanabilir Slurry Viskozitesi	<1000 mPa·s
Kaplama Hızı	Yaklaşık 1 m/min (seramik kaplama referans alınarak)
Kenar Düzeltme Sapması	±0.3 mm
Besleme Ünitesi	Peristaltik pompa
Gravür Silindiri	φ50 mm, 1 set standart konfigürasyon
Maks. Kaplama Genişliği	300 mm (genişlik ayarı için gravür silindiri değişimi gerekir)
Kenar Düzeltme	Otomatik PLC kontrolü, 50 mm hareket stroku
Maks. Hava Şaftı Yükü	80 kg
Fırın Konfigürasyonu	1 bölüm, bölüm başına 1 m
Tek Bölüm Fırın Isıtma Gücü	3 kW
Fırın Sıcaklığı	Maks. tasarım sıcaklığı 150°C; tek bölüm sıcaklık sapması ≤±2.5°C
Güç Kaynağı	3 fazlı 5 telli 380 V, 50 Hz
Toplam Başlangıç Gücü	6 kW
