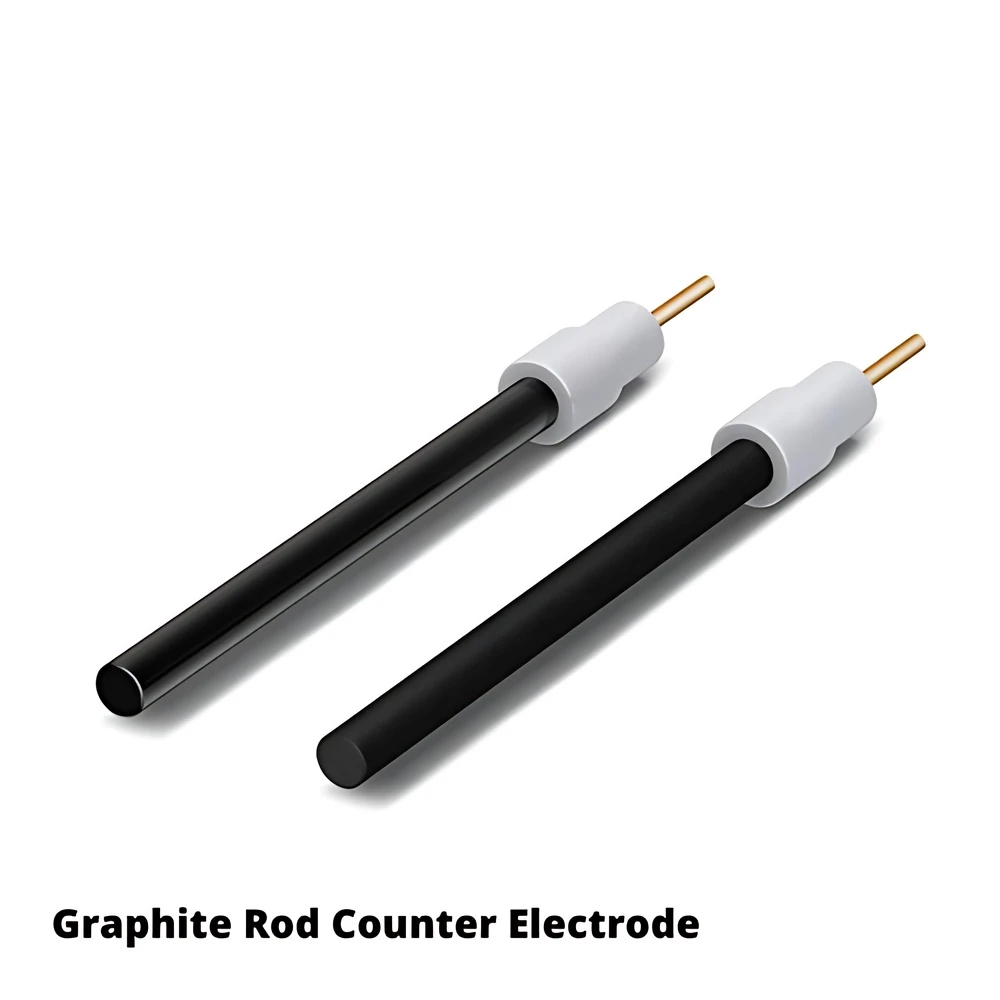

Grafit çubuk karşıt elektrot, üç elektrotlu hücrede akım devresini tamamlayan ekonomik bir yardımcı elektrottur. Platin gerekmeyen ölçümlerde ve özellikle platinin çözünüp çalışma elektroduna çökerek sonucu bozabileceği durumlarda tercih edilir: Pt içermeyen katalizör testlerinde (ör. oksijen indirgenme, ORR) platin karşıt elektrot aktiviteyi olduğundan yüksek gösterebilir, grafit ise bu etkiyi vermez.
Grafit inert bir metal değildir. Yüksek anodik potansiyellerde karbon yükseltgenebilir ve yüzey aşınabilir; gözenekli yapısı önceki elektrolitten kalıntı taşıyabilir. Bu yüzden her elektrolit sistemi için ayrı bir çubuk kullanın. Tüm modeller %99.99 saflıkta grafitten üretilir; bu yüksek saflık, çözeltiye metal kirliliği taşınması riskini azaltır.
| Elektrot tipi | Grafit çubuk karşıt (yardımcı) elektrot |
| Çubuk çapı | 6 mm |
| Çubuk boyu | 75 mm veya 100 mm (gövdeli); çıplak çubuk 75 mm |
| Saflık | %99.99 (tüm modeller) |
| Yapı seçenekleri | Gövdeli (yalıtkan kılıflı) veya gövdesiz çıplak çubuk |
| Yaklaşık yan yüz alanı (π·d·L) | ≈1.9 cm² her 10 mm batmış boy için; çıplak çubukta batan tüm yüzey, gövdeli modelde açıkta kalan kısım geçerlidir |
| Uygun ortam | Sulu elektrolitlerde platine ekonomik alternatif. Yüksek anodik potansiyellerde (özellikle oksijen çıkışı bölgesinde) karbon yükseltgenip CO/CO₂ oluşturabilir ve yüzey bozunabilir; bu koşullarda platin veya başka bir karşıt elektrot düşünün |
| Kirlenme / gözeneklilik | Grafit gözenekli olduğundan önceki elektrolitten kalıntı taşıyabilir; her elektrolit sistemine ayrı çubuk kullanın |
| Temizlik ve hazırlık | İlk kullanımdan önce yüzeyi ince zımpara/kâğıtla hafifçe temizleyip saf suda ultrasonik yıkayın, ardından elektrolitte boş çevrimle kontrol edin. Çıplak çubukta bağlantı kıskacını çözeltiden uzak tutun |
| Bağlantı | Potansiyostatın karşıt elektrot girişine bağlanır; çıplak çubukta kıskaç doğrudan grafite tutturulur. Gövdeli modelin kontak ucu tipi sipariş öncesi teyit edilebilir |
| Sınırlama | Platin kadar inert değildir; uzun süreli yüksek akım/anodik çalışmada aşınabilir, koparan karbon parçacıkları çalışma elektroduna geçebilir |
| Özel üretim | Talep üzerine (boy) |
| Model | Açıklama |
| Grafit Çubuk Elektrot 6 × 75 mm (%99.99) | Yüksek saflıkta grafit (%99.99), gövdeli |
| Grafit Çubuk Elektrot Uzun 6 × 100 mm (%99.99) | Yüksek saflıkta grafit (%99.99), uzatılmış boy, gövdeli |
| Çıplak Grafit Çubuk 6 × 75 mm (%99.99) | Gövdesiz çıplak çubuk, yüksek saflıkta grafit (%99.99) |
Listelenen seçeneklerin dışındaki ölçü ve özellikler için Teklif Formu üzerinden özel teklif isteyebilirsiniz.
