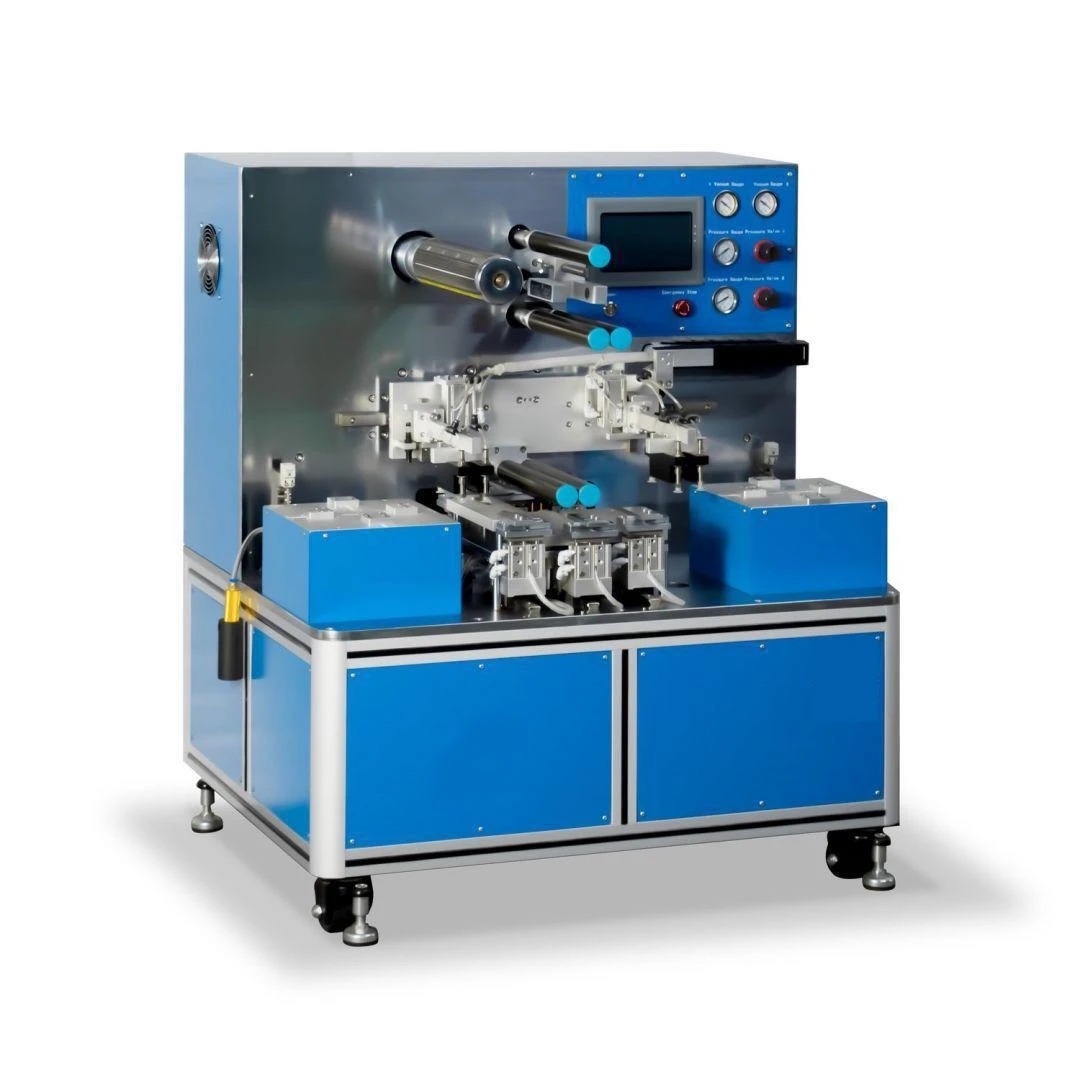

Lityum batarya katot, anot ve separatörünün Z-istifleme montajında kullanılır. Manuel yükleme, otomatik levha konum düzeltme ve yüksek hassasiyet/verimlilikte istifleme sağlar. Ayarlanabilir fikstürler farklı hücre boyutlarını destekler; istiflemeli lityum bataryaların AR-GE ve numune üretimi için uygundur. Tekli konsol (cantilever) yapı kullanır; separatör için otomatik sabit gerginlik ve EPC (kenar konum kontrolü) düzeltmesi ile donatılmıştır.

Öne Çıkan Özellikler

Separatör ruloları için servo sabit gerginlik otomatik kontrolü.
Separatörler için otomatik ultrasonik kenar konum kontrolü.
Ön ayarlı değerlere göre otomatik istifleme döngü sayısı kontrolü.
Kolay çalıştırma ve bakım için HMI dokunmatik ekranlı PLC kontrol sistemi.
Manuel elektrot yükleme, otomatik konumlandırma, robotik emiş (suction) taşıma ve otomatik Z-istifleme.
Yüksek hassasiyet ve kolay ince ayar için pals motor (pulse motor) tahrikli sağ-sol hareket.

Teknik Özellikler

İstifleme Modu	Z-tipi istifleme
Çalışma Modu	Manipülatör ile otomatik elektrot alma ve istifleme, otomatik separatör çekme, otomatik kenar düzeltme ve sabit gerginlik kontrolü
İstifleme Hassasiyeti	Hizalama toleransı ≤±0.5 mm (elektrotlar arası göreceli boyutsal sapma)
Separatör EPC Hassasiyeti	≤±0.3 mm
Uygulanabilir Elektrot Boyut Aralığı	Min U40 × G40 mm, Maks U190 × G190 mm (kulaklar dahil)
Maksimum İstif Kalınlığı	30 mm
Maksimum Yapılandırılabilir İstif Katman Sayısı	500 katman
Maksimum Separatör Rulosu Dış Çapı	250 mm
Separatör Rulo Göbeği	Hava genleşmeli mil ile sıkıştırılan 3 inç göbek
Güç Kaynağı	Tek fazlı AC220V ±%10 (AC110V özelleştirilebilir), 50/60 Hz, toplam nominal güç 0.6 kW
Basınçlı Hava Beslemesi	0.5~0.8 MPa
Çalışma Ortamı	Önerilen ortam sıcaklığı 25±3°C, bağıl nem %30~90RH, titreşimsiz ve elektromanyetik girişimden arındırılmış
Net Ağırlık	282 kg
Genel Kurulum Ölçüleri	U950 × G750 × Y1050 mm
