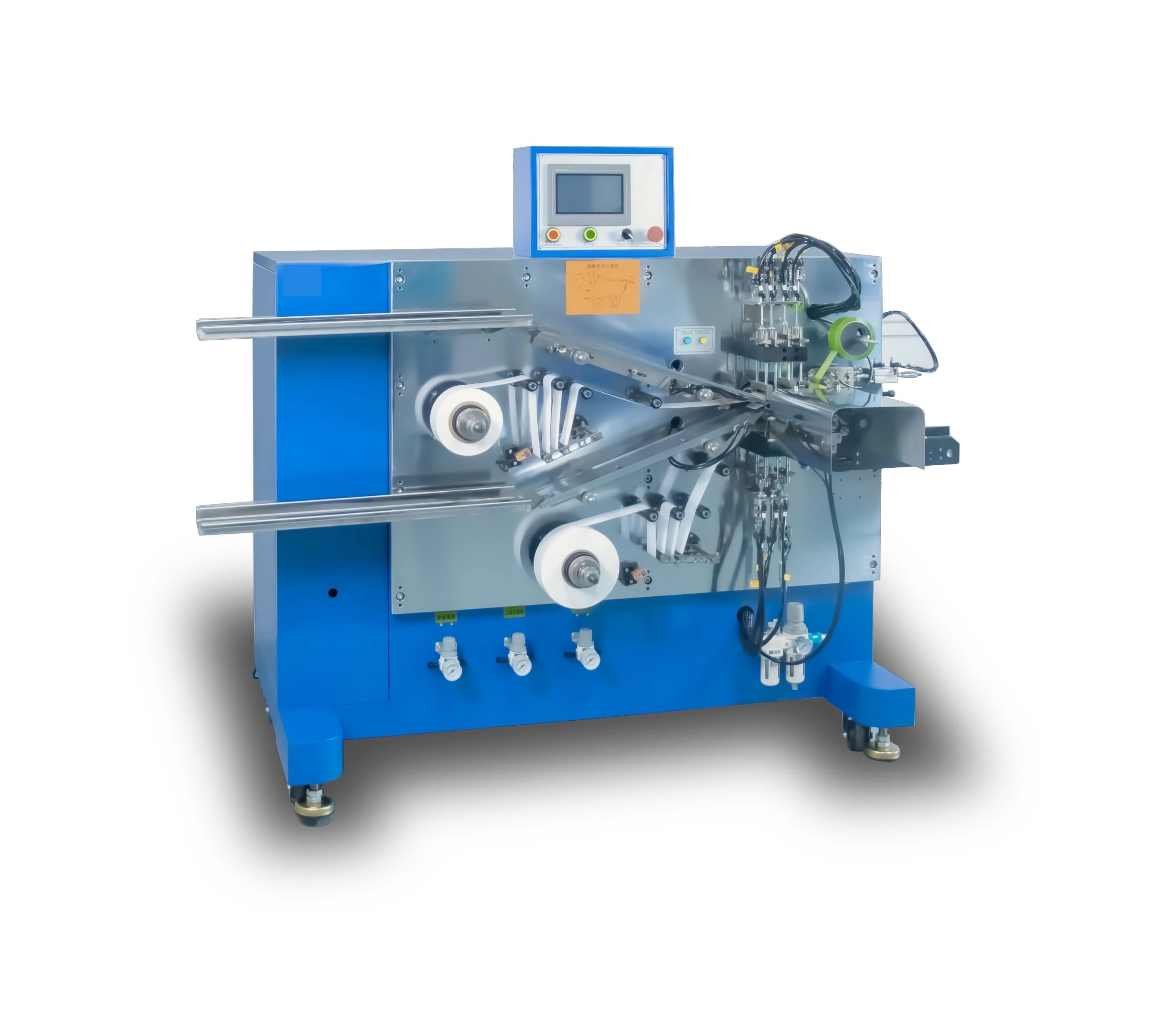

Prizmatik lityum batarya hücrelerinin hassas sarımı içindir. Katot ve anot levhaları separatör ile birlikte sarma bölümüne beslenir, proses parametrelerine göre sarılır; bitiş bandı (end tape) otomatik olarak yapıştırılır ve tamamlanan hücre otomatik olarak boşaltılır.
| Separatör Genişliği / Sarma İğnesi Boyutu / Elektrot Genişliği | Separatör genişliği 25~100 mm, sarma iğnesi boyutu 16~60 mm, elektrot genişliği 23~98 mm |
| Malzeme Özellikleri (Katot) | Uzunluk 180~2000 mm; Genişlik 23~98 mm; Kalınlık 0.1~0.2 mm |
| Malzeme Özellikleri (Anot) | Uzunluk 180~2000 mm; Genişlik 23~98 mm; Kalınlık 0.1~0.2 mm |
| Malzeme Özellikleri (Separatör Rulosu) | Format rulo (roll stock); Genişlik 25~100 mm; Kalınlık 0.016~0.045 mm; İç Göbek Çapı 76.2 mm; Dış Çap 250 mm |
| Malzeme Özellikleri (Bitiş Bandı Rulosu) | Format rulo (roll stock); Genişlik 8~20 mm; Kalınlık 0.01~0.035 mm; İç Göbek Çapı 76.2 mm; Dış Çap 150 mm |
| Sarma İğnesi Boyutları | 10~18 mm / 16~60 mm |
| Üretim Kapasitesi | Dakikada 6~10 hücre (sarma iğnesi boyutu ve elektrot uzunluk/genişliğine göre değişir) |
| Sarma Hassasiyeti | Malzemeler aşağıdaki koşulları sağladığında elektrot genişlik toleransı ＜0.2 mm: 1. Elektrot kavis (camber) sapması ＜+1 mm / 500 mm, 2. Separatör rulosu koniklik (taper) sapması ＜+0.2 mm |
| Sarma Hizalama Performansı | Separatör hizalama sapması ＜±0.5 mm; Elektrot hizalama sapması ＜±0.5 mm. Anotun katodu sardığı ve separatörün anotu sardığı sarma yapısını destekler; tamamlanan hücrelerin kesit hizalama toleransı: ±0.5 mm |
| Güç Kaynağı | AC220V, 50 Hz |
| Nominal Güç | 1 kW |
| Basınçlı Hava Beslemesi | 0.4~0.6 MPa |
