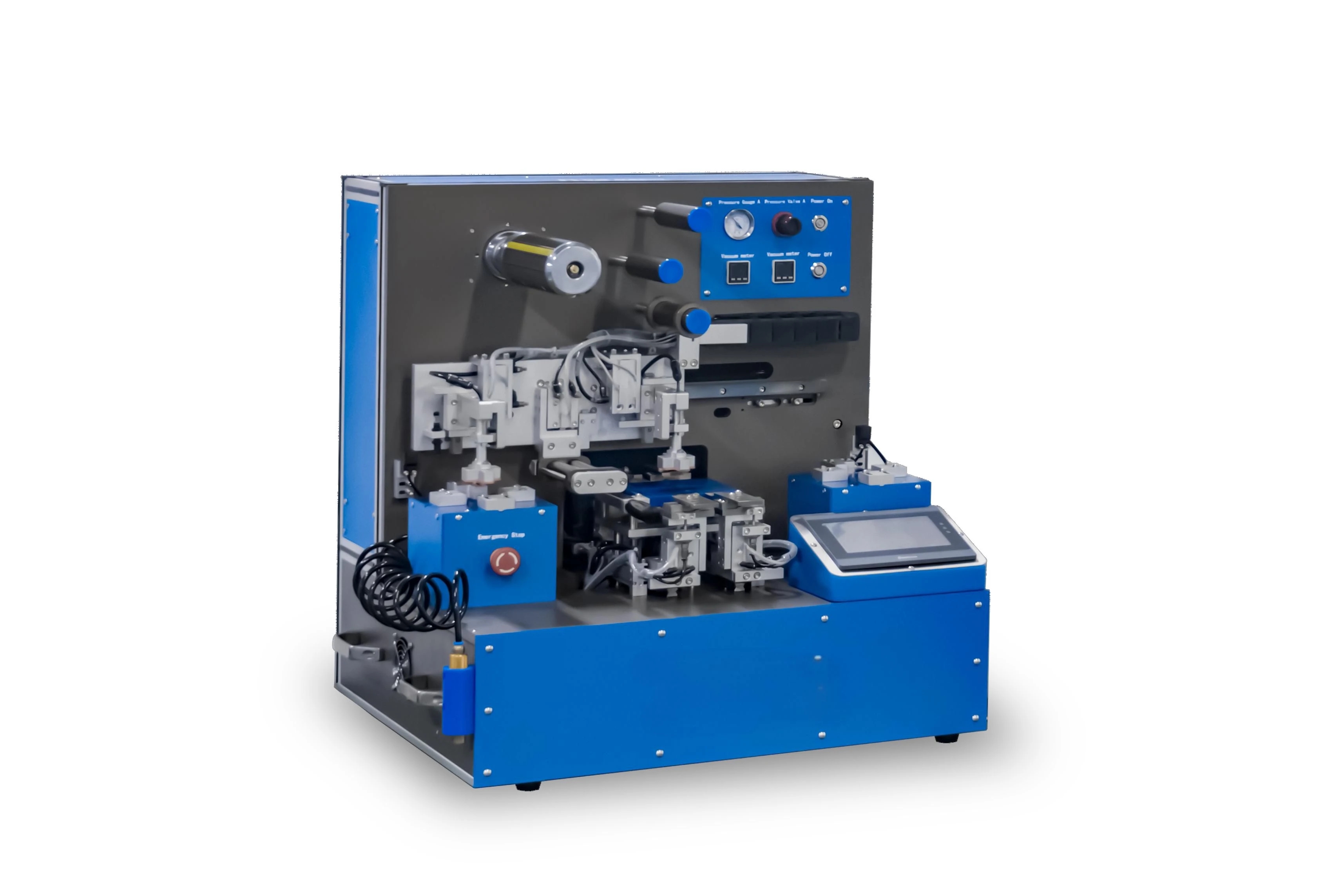

Bu ekipman, esas olarak lityum batarya hücreleri için katot, anot ve separatörün Z-istifleme montajında kullanılır. Manuel besleme ve yüksek verimlilik/hassasiyette otomatik kalibrasyon ile istifleme uygular. Ayarlanabilir fikstürler birden fazla hücre boyutuna uyar; masaüstü tip gövde eldiven kutuları (glove box) içine yerleştirilebilir. Tekli konsol yapı ve sabit separatör gerginlik kontrolü ile donatılmış olup, AR-GE numune hazırlığı için idealdir.

Öne Çıkan Özellikler

Otomatik Z-tipi istiflemeyi gerçekleştirmek için separatör rulolarında servo otomatik sabit gerginlik kontrolü.
Ön ayarlanabilir otomatik istifleme döngü sayısı kontrolü.
Çok yönlü tasarım: konumlandırma fikstürleri 40×40 mm ile 90×100 mm arasındaki hücre boyutları için ayarlanabilir, istifleme hizalama toleransını ±0.3 mm içinde tutar.
Kolay çalıştırma ve bakım için HMI'lı PLC kontrol sistemi.
Manuel elektrot yükleme, fabrika ön ayarlı otomatik konumlandırma, otomatik alma-istifleme için vakumlu emiş manipülatörü; manuel separatör kesme ve bant yapıştırma.
Yüksek hassasiyet ve kolay ince ayar sağlayan pals motor tahrikli sağ-sol hareket.
Eldiven kutuları (glove box) içinde çalıştırılabilir.

Teknik Özellikler

İstifleme Modu	Rulo separatörlü Z-tipi istifleme
Çalışma Modu	Manipülatör ile otomatik elektrot alma ve istifleme, sabit gerginlik kontrollü otomatik separatör açma
Emiş Vakum Seviyesi	-65 kPa'dan iyi
İstifleme Hassasiyeti	Hizalama toleransı ≤±0.3 mm (25 istif katmanı altında elektrotlar arası göreceli sapma)
Uygulanabilir Elektrot Genişliği	40–90 mm
Uygulanabilir Elektrot Uzunluğu	40–100 mm (kulak yönünde, kulak uzunluğu hariç)
Maksimum Kulak Uzunluğu	15 mm
Maksimum İstif Kalınlığı	15 mm, Maksimum yapılandırılabilir istif katmanı: 100
Maksimum Separatör Rulosu Dış Çapı	200 mm
Separatör Rulo Göbeği	Hava genleşmeli mil ile sıkıştırılan 3 inç iç göbek
İstifleme Döngü Süresi	Grafit elektrotlar için elektrot başına 4–6 sn, lityum metal elektrotlar için levha başına 6–8 sn (hücre hazırlama süresi hariç)
Güç Kaynağı	Tek fazlı AC220V ±%10 (AC110V özelleştirilebilir), 50/60 Hz, nominal güç 0.4 kW
Basınçlı Hava Beslemesi	0.5–0.8 MPa
Genel Ölçüler	Yaklaşık U800 × G600 × Y720 mm
Net Ağırlık	122 kg

Kullanım Alanları

Lityum batarya hücreleri için katot, anot ve separatörün yarı otomatik Z-istifleme ile montajı
Eldiven kutusu içinde AR-GE numune hazırlığı
Grafit ve lityum metal elektrotlarla küçük ölçekli hücre istifleme çalışmaları

★
