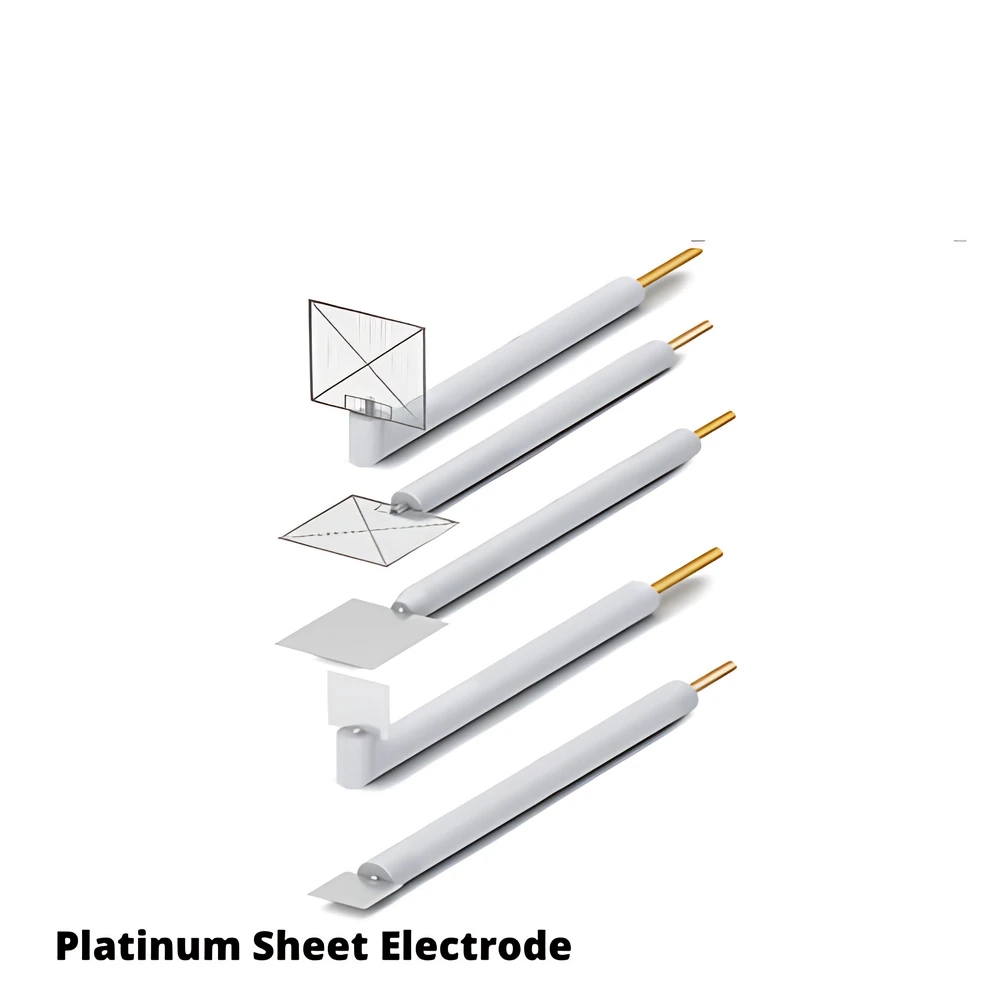

Platin levha (folyo) elektrot, yalıtkan bir elektrot çubuğuna monte edilmiş düz platin levhadan oluşur ve öncelikle üç elektrotlu hücrede karşıt (yardımcı) elektrot olarak kullanılır. Levhanın geometrik alanı iyi tanımlıdır ve hesaplaması kolaydır; ağa göre mekanik olarak daha kararlıdır. Platin çoğu ortamda inert olduğundan rutin çalışmalarda güvenilir bir seçimdir.
Telden daha geniş ve alanı bilinen bir yüzey gerektiğinde levhayı seçin (5×2 mm'den 30×30 mm'ye kadar; kalınlık 0.1 – 0.5 mm). Çalışma elektrodunun en az yaklaşık üç katı alan hedefleyin. Levha ışığı ve akışı engeller, gaz çıkışında yüzeyde kabarcık tutabilir; bu durumlarda ağ daha uygun olur.
| Elektrot tipi | Platin levha (folyo) elektrot |
| Elektrot malzemesi | Platin |
| Levha kalınlığı | 0.1, 0.2, 0.3 veya 0.5 mm (model koduna göre) |
| Levha boyutları (en × boy) | 5×2 (Pt 213, 0.2 mm), 5×5, 5×10, 10×10, 10×15, 10×20, 10×30, 15×15, 20×20 ve 30×30 mm |
| Kalınlık – boyut uyumu | 0.5 mm: 10×10, 10×15, 10×20, 10×30, 15×15, 20×20 · 30×30 mm: en çok 0.3 mm · 5×5 ve 5×10 mm: en çok 0.3 mm |
| Geometrik alan (tek yüz) | 5×2 mm ≈ 0.1 cm² · 10×10 mm ≈ 1 cm² · 20×20 mm ≈ 4 cm² · 30×30 mm ≈ 9 cm² (yüzlerin ne kadarının çözeltide olduğu montaja bağlıdır) |
| Standart elektrot çubuk boyu | 60 mm, 80 mm veya 100 mm |
| Uygun ortam | Sulu asit ortamlarında (ör. H₂SO₄) karşıt elektrot olarak yaygın kullanılır. Organik çözücülerde yalıtkan gövdenin çözücü uyumu ayrıca kontrol edilmelidir |
| Platin çözünmesi / çökmesi | Yüksek anodik potansiyellerde ve uzun ya da çok çevrimli deneylerde platin çözünüp çalışma elektroduna yeniden çökebilir; Pt içermeyen katalizör testlerinde bu, aktiviteyi olduğundan yüksek gösterebilir. Böyle çalışmalarda grafit/camsı karbon karşıt elektrot veya ayrı bölme tercih edilir |
| Temizlik | Kullanım sonrası önce uygun çözücü, ardından yüksek saflıkta suyla durulayın; yüzeyde birikinti olup olmadığına bakın, çapraz kirlenme şüphesinde boş (blank) ölçüm alın. Polimer gövdeli elektrotlarda doğrudan alevle tavlama yapmayın |
| Bağlantı | Potansiyostatın karşıt elektrot (CE/auxiliary) girişine bağlanır. Kontak ucu tipi ve hücre/kablo uyumu sipariş öncesi teyit edilebilir |
| Özel üretim | Talep üzerine (ölçü); altın levha talep üzerine |
| Boyut | Açıklama |
| Pt 0505-1 (5 × 5 × 0.1 mm) | 5 × 5 × 0.1 mm (en × boy × kalınlık) |
| Pt 0505-2 (5 × 5 × 0.2 mm) | 5 × 5 × 0.2 mm (en × boy × kalınlık) |
| Pt 0505-3 (5 × 5 × 0.3 mm) | 5 × 5 × 0.3 mm (en × boy × kalınlık) |
| Pt 0510-1 (5 × 10 × 0.1 mm) | 5 × 10 × 0.1 mm (en × boy × kalınlık) |
| Pt 0510-2 (5 × 10 × 0.2 mm) | 5 × 10 × 0.2 mm (en × boy × kalınlık) |
| Pt 0510-3 (5 × 10 × 0.3 mm) | 5 × 10 × 0.3 mm (en × boy × kalınlık) |
| Pt 1010-1 (10 × 10 × 0.1 mm) | 10 × 10 × 0.1 mm (en × boy × kalınlık) |
| Pt 1010-2 (10 × 10 × 0.2 mm) | 10 × 10 × 0.2 mm (en × boy × kalınlık) |
| Pt 1010-3 (10 × 10 × 0.3 mm) | 10 × 10 × 0.3 mm (en × boy × kalınlık) |
| Pt 1010-5 (10 × 10 × 0.5 mm) | 10 × 10 × 0.5 mm (en × boy × kalınlık) |
| Pt 1015-1 (10 × 15 × 0.1 mm) | 10 × 15 × 0.1 mm (en × boy × kalınlık) |
| Pt 1015-2 (10 × 15 × 0.2 mm) | 10 × 15 × 0.2 mm (en × boy × kalınlık) |
| Pt 1015-3 (10 × 15 × 0.3 mm) | 10 × 15 × 0.3 mm (en × boy × kalınlık) |
| Pt 1015-5 (10 × 15 × 0.5 mm) | 10 × 15 × 0.5 mm (en × boy × kalınlık) |
| Pt 1020-1 (10 × 20 × 0.1 mm) | 10 × 20 × 0.1 mm (en × boy × kalınlık) |
| Pt 1020-2 (10 × 20 × 0.2 mm) | 10 × 20 × 0.2 mm (en × boy × kalınlık) |
| Pt 1020-3 (10 × 20 × 0.3 mm) | 10 × 20 × 0.3 mm (en × boy × kalınlık) |
| Pt 1020-5 (10 × 20 × 0.5 mm) | 10 × 20 × 0.5 mm (en × boy × kalınlık) |
| Pt 1030-1 (10 × 30 × 0.1 mm) | 10 × 30 × 0.1 mm (en × boy × kalınlık) |
| Pt 1030-2 (10 × 30 × 0.2 mm) | 10 × 30 × 0.2 mm (en × boy × kalınlık) |
| Pt 1030-3 (10 × 30 × 0.3 mm) | 10 × 30 × 0.3 mm (en × boy × kalınlık) |
| Pt 1030-5 (10 × 30 × 0.5 mm) | 10 × 30 × 0.5 mm (en × boy × kalınlık) |
| Pt 1515-1 (15 × 15 × 0.1 mm) | 15 × 15 × 0.1 mm (en × boy × kalınlık) |
| Pt 1515-2 (15 × 15 × 0.2 mm) | 15 × 15 × 0.2 mm (en × boy × kalınlık) |
| Pt 1515-3 (15 × 15 × 0.3 mm) | 15 × 15 × 0.3 mm (en × boy × kalınlık) |
| Pt 1515-5 (15 × 15 × 0.5 mm) | 15 × 15 × 0.5 mm (en × boy × kalınlık) |
| Pt 2020-1 (20 × 20 × 0.1 mm) | 20 × 20 × 0.1 mm (en × boy × kalınlık) |
| Pt 2020-2 (20 × 20 × 0.2 mm) | 20 × 20 × 0.2 mm (en × boy × kalınlık) |
| Pt 2020-3 (20 × 20 × 0.3 mm) | 20 × 20 × 0.3 mm (en × boy × kalınlık) |
| Pt 2020-5 (20 × 20 × 0.5 mm) | 20 × 20 × 0.5 mm (en × boy × kalınlık) |
| Pt 3030-1 (30 × 30 × 0.1 mm) | 30 × 30 × 0.1 mm (en × boy × kalınlık) |
| Pt 3030-2 (30 × 30 × 0.2 mm) | 30 × 30 × 0.2 mm (en × boy × kalınlık) |
| Pt 3030-3 (30 × 30 × 0.3 mm) | 30 × 30 × 0.3 mm (en × boy × kalınlık) |
| Pt 213 (5 × 2 × 0.2 mm) | 5 × 2 × 0.2 mm (en × boy × kalınlık) |
Listelenen seçeneklerin dışındaki ölçü ve özellikler için Teklif Formu üzerinden özel teklif isteyebilirsiniz.
